به منظور تکمیل مطلب کد خطاهای پکیج لورچ و رفع عیب آن این بار قصد داریم تا در خصوص سرویس وتعمیر پکیج دیواری لورچ توضیحاتی را بیان کنیم.

پکیج های دیواری لورچ دارای تنوع زیادی هستند که در دو نوع تک مبدله و دو مبدله با نام های آرتا، آریان، آدنا و هرما تهیه و تولید می شوند.

در مطلب قبلی در خصوص کد خطاهای این محصول و نوع رفع آن ها توضیحات کاملی را بیان کردیم، اما همانطور که می دانید دانستن معنی کد خطا تنها به منظور عیب یابی دستگاه کافی نیست.

از این رو ما در ادامه این مطلب قصد داریم با کمک معرفی اجزای پکیج دیواری لورچ در خصوص عیوب احتمالی هر قطعه، تاثیر عیب بر روی روند کار و در نهایت نحوه سرویس و تعمیر آن توضیحاتی را بیان کنیم.

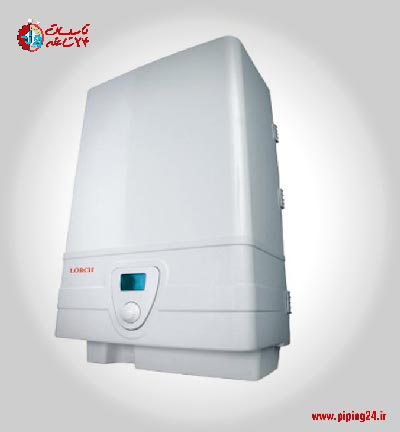

سرویس پکیج دیواری لورچ

یکی از اقدامات مهم در خصوص هر نوع پکیج دیواری که باید حداقل سالی یکبار و به طور منظم صورت بگیرد، اقدام به سرویس پکیج است.

سرویس و تعمیر پکیج دیواری لورچ 1

هدف از انجام سرویس پکیج شناسایی سریع هرگونه مشکل در سیستم، پیشگیری از بروز ایراد در دستگاه از طریق بررسی و تعویض قطعات معیوب شده و در نهایت افزایش راندمان پکیج در کنار کاهش مصرف سوخت و انرژی در دستگاه می باشد.

سرویس پکیج لورچ شامل موارد ذیل می شود:

  • تمیز کردن جرم های انباشته شده بر روی الکترودها و مبدل ها از طریق شستشوی سیستم
  • پاک کردن اکسیداسیون موجود بر روی برنر به منظور حفظ شعله
  • بررسی نشتی احتمالی در اتصالات گاز، آب و لوله های پکیج
  • کسب اطمینان از عملکرد صحیح دستگاه و همچنین بررسی تنظیمات آن
  • کنترل عملکرد صحیح و بدون نقص مجموعه دودکش، فن و سنسور فشار هوا
  • بررسی عملکرد صحیح شیر اطمینان پکیج
  • تنظیم فشار گاز و فشار آب سیستم
  • کسب اطمینان از عدم قطع بودن ترموستات حد دستگاه
  • بررسی وضعیت ورودی هوا و تهویه مناسب آن

تعمیر پکیج لورچ

در این قسمت از متن قصد داریم با توجه به قطعات مختلف به کار رفته در پکیج دیواری لورچ، عیوب احتمالی هر قطعه، نحوه تاثیر عیب بر روی کار کرد دستگاه و همچنین نحوه تعمیر آن را بیان کنیم.

پمپ سیرکولاسیون پکیج

پمپ سیرکولاتور پکیج جهت به چرخش درآوردن آب در مدار گرمایشی استفاده می شود. از جمله مشکلات رایج مرتبط با این قطعه می توان به موارد ذیل اشاره کرد.

  • عیوب پمپ سیرکولاسیون پکیج:

عیب

آثار عیب

راهکار رفع عیب

سوختن سیم پیچی پمپ

عدم گردش آب و ایجاد خطای E9

تعویض پمپ

شکستن بوش های محور پمپ، سابیدگی روتور و جام کردن محور

عدم گردش آب و ایجاد خطای E9

تعویض پمپ

شکستن محور پمپ و جام کردن محور

ایجاد صدا که با تغییر دور کم و زیاد می شود.

تعویض پمپ

تابیدگی محور پمپ

ایجاد صدا که با تغییر دور کم و زیاد می شود.

تعویض پمپ

سوختن خازن پمپ

عدم گردش آب و ایجاد خطای E9

تعویض خازن

شکستن پروانه پمپ

ایجاد صدا و عدم گردش مطلوب آب و ایجاد خطای E9

تعویض پمپ

شکستن هوزینگ پمپ

نشتی آب از سیستم و ایجاد خطای E8

تعویض هوزینگ پمپ

منبع انبساط پکیج:

همانطور که می دانید بالا رفتن درجه حرارت آب در پکیج مساویست با افزایش حجم و در نتیجه فشار آن که باید به منظور جلوگیری از افزایش فشار در پکیج این حجم اضافی آب دفع شود. به همین علت است که از منبع انبساط در پکیج استفاده می شود.

از جمله عیوب منبع انبساط در پکیج می توان به موارد ذیل اشاره کرد:

عیوب منبع انبساط پکیج

عیب

آثار عیب

راهکار رفع عیب

پارگی و سوراخ شدگی دیافراگم

نشتی آب سیستم گرمایش و افت فشار

تعویض منبع انبساط

کاهش فشار هوای منبع

افت فشار آب سیستم گرمایش

باد زدن منبع انبساط

گرفتگی مسیر آب ورودی به منبع

افزایش فشار آب سیستم گرمایش و ایجاد خطای E10 و فعال شدن شیر اطمینان

سرویس شیلنگ ورودی آب به منبع

ترکیدگی بدنه منبع انبساط

نشتی آب سیستم گرمایش و ایجاد خطای E8

تعویض منبع انبساط

افزایش فشار هوای یا باد منبع

افزایش فشار آب سیستم گرمایش

تنظیم باد منبع

مبدل حرارتی

به لوله های مارپیچی که بوسیله تعدادی زیادی فین بهم متصل شده اند تا در برابر شعله مشعل قرار بگیرند و گرمای شعله را به آب داخل خود انتقال دهند، مبدل حرارتی می گویند.

معمولا پکیج های دیواری لورچ در دو مدل تک مبدله یا تک منظوره و دو مبدله یا دو منظوره تهیه و تولید می شوند.

  • عیوب مبدل حرارتی پکیج:

عیب

آثار عیب

راهکار رفع عیب

سوراخ شدن مبدل تک منظوره

نشتی آب سیستم گرمایش و افت فشار، خطای E8

تعویض مبدل

سوراخ شدن لاین داخلی مبدل دو منظوره

افزایش فشار آب سیستم گرمایش، خطای E10

تعویض مبدل

سوراخ شدن لاین خارجی مبدل دو منظوره

نشتی آب سیستم گرمایش و افت فشار، خطای E8

تعویض مبدل

شیر سه راهی پکیج

در پکیج های دو مبدله برای کنترل مسیر حرکت آب سیستم گرمایشی با توجه به نیاز مصرف کننده مبنی بر استفاده از آب گرم بهداشتی یا گرمایش ساختمان از شیر سه راهی استفاده می شود.

  • عیوب شیر سه راهی پکیج:

عیب

آثار عیب

راهکار رفع عیب

سوختن یا ضعیف شدن موتور شیر سه راهی

عدم حرکت محور شیر سه راهی و عدم تغییر مود گرمایش

تعویض موتور شیر سه راهی

عدم آب بندی مسیر رفت مدار گرمایش در حالت تابستانه

عدم گرمایش مطلوب آب مصرفی و گرم شدن رادیاتورها

سرویس شیر سه راهی و تست موتور شیر سه راهه و تعویض آن

جام کردن محور شیر سه راهه

عدم گرمایش آب مصرفی یا سیستم گرمایشی

سرویس شیر سه راهه و تعویض شیر در صورت نیاز



شیر پرکن پکیج

قطعه ای که با کمک آن آب مدار گرمایش توسط مدار مصرفی پکیج تامین می شود، شیر پرکن پکیج نامیده می شود.

  • عیوب شیر پرکن پکیج

عیب

آثار عیب

راهکار رفع عیب

عدم آبگیری و شارژ فشار آب سیستم گرمایش

عدم راه اندازی دستگاه و ایجاد خطای E8

بررسی شیر پرکن و در صورت نیاز تعویض شیر پرکن پکیج

افزایش فشار آب سیستم گرمایش

ایجاد خطای E10

بررسی اورینگ شیر پرکن و در صورت نیاز تعویض اورینگ یا مجموعه ورودی

فلومتر پکیج

فلومرت قطعه ای است که وجود و همچنین مقدار آب ورودی به پکیج را به برد دستگاه گزارش داده و به نوعی باعث تنظیم شعله در پکیج می شود.

  • عیب یابی فلومتر پکیج

عیب

آثار عیب

راهکار رفع عیب

عدم چرخش پروانه فلومتر

عدم فعالیت بر روی حالت آب مصرفی

سرویس فلومتر

آسیب دیدن پروانه فلومتر

عدم فعالیت بر روی حالت آب مصرفی

تعویض پروانه

سوختن برد فلومتر

عدم فعالیت بر روی حالت آب مصرفی

تعویض برد فلومتر

مبدل ثانویه پکیج

گرمایش آب در پکیج های دو مبدله در درون مبدل ثانویه دستگاه صورت می گیرد.

  • عیوب مبدل ثانویه پکیج

عیب

آثار عیب

راهکار رفع عیب

نشتی از اورینگ های مدل ثانویه

افت فشار آب سیستم گرمایش

تعویض اورینگ ها

سوراخ شدن صفحات داخلی مبدل ثانویه

افزایش فشار آب سیستم گرمایش

تعویض مبدل ثانویه

سوراخ شدن بدنه مبدل ثانویه

افت فشار سیستم گرمایش

تعویض مبدل ثانویه

حال بهتر است تا با تنظیمات پکیج لورچ که شامل نحوه روشن کردن دستگاه، تنظیم حالت های زمستانه و تابستانه و همچنین نحوه خاموش کردن پکیج می شود، در این قسمت از متن آشنا شوید.

تنظیمات پکیج لورچ

بررسی های اولیه قبل از روشن کردن پکیج لورچ

  • قبل از روشن کردن پکیج باید تمامی شیرهای بین دستگاه، سیستم لوله کشی آب و گاز ساختمان در حالت باز قرار داشته باشند.
  • سیستم باید کاملا هواگیری شود که هواگیری رادیاتورها نیز شامل این مورد می شود.
  • دستگاه به سوخت مناسب متصل شده باشد.
  • هیچ گونه نشتی احتمالی در گاز یا آب انشعابات دستگاه وجود نداشته باشد.
  • دوشاخه برق دستگاه به پریز ارت دار متصل باشد.
  • هیچگونه مواد اشتعال زا در نزدیکی پکیج قرار نداشته باشند.
  • کلید ترموستات محیطی در حالت ON یا روشن باشد.
  • مسیر دودکش و هواکش دستگاه به خوبی چک شود و هیچ مسدود کننده ای در مسیر نباشد.
  • ارت پریز همیشه وصل باشد.

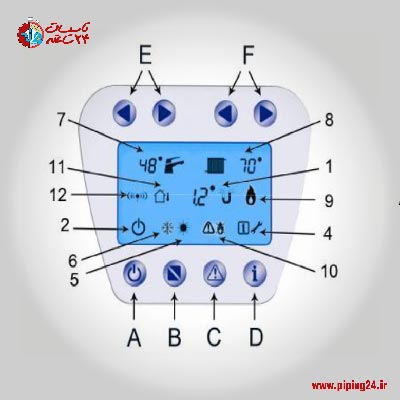

آشنایی با کنترل پنل پکیج دیواری لورچ

از آن جا که توضیحات بعدی در خصوص نحوه تنظیم پکیج لورچ از طریق کنترل پنل دستگاه صورت می گیرد، آشنایی با این قسمت از دستگاه و علائم آن بسیار ضروری است.

سرویس و تعمیر پکیج دیواری لورچ 2

  • دکمه روشن/ خاموش
  • کلید انتخاب فصل زمستانه و تابستانه
  • دکمه ریست ( شروع مجدد )
  • دکمه دستیابی به اطلاعات / تغییر پارامترها
  • دکمه های تنظیم دمای آب مصرفی
  • دکمه های تنظیم دمای آب مصرفی
  • نشانگر فشار آب سیستم گرمایشی
  • نشانگر ON/OFF
  • نشانگر آخرین اطلاعات تنظیمات مصرف کننده
  • نشانگر سرویس/ تعمیر
  • نشانگر وضعیت تابستانه
  • نشانگر وضعیت زمستانه
  • دمای آبگرم مصرفی
  • دمای سیستم گرمایش
  • نشانگر وجود شعله
  • قفل یا نبودن شعله
  • نشانگر وجود سنسور بیرونی
  • نشانگر وجود ترموستات اتاقی/ کنترل از راه دور

نحوه روشن کردن پکیج دیواری لورچ

پس از اتصال کابل برق اصلی به پریز برق، دکمه A را فشار دهید. بلافاصله صفحه نمایشگر روشن شده و شماره ای که نشان می دهنده ورژن نرم افزاری برد الکتریکی می باشد، نمایش داده می شود.

سپس به صورت خودکار کلیه تجهیزات دستگاه کنترل شده و در صورتی که خطایی شناسایی نشود، علامت های 1،2و 4 مطابق تصویر فوق نمایش داده می شوند.

نحوه تنظیم پکیج دیواری لورچ در حالت تابستانه

ابتدا جهت روشن شدن دستگاه دکمه A را فشار دهید. بدین صورت دستگاه در وضعیت تابستانه قرار می گیرد و چراغ شماره 5 که نشان دهنده حالت تابستانه پکیج است، روشن شده و دستگاه در حالت آماده به کار قرر می گیرد.

به یاد داشته باشید که در حالت تابستانه، برنر فقط زمانی روشن می شود که شیر آب گرم مصرفی باز شود.

نحوه تنظیم پکیج دیواری لورچ در حالت زمستانه

برای استفاده از گرمای رادیاتور شوفاژ ابتدا دکمه انتخاب فصل یا B را فشار دهید تا دستگاه به حالت زمستانه وارد شده و علامت برف بر روی کنترل پنل نمایش داده شود.

در حالت زمستانه برنر یا مشعل برای تامین دمای سیستم گرمایشی مطابق دمای تنظیم شده به صورت خودکار روشن می شود.

توجه داشته باشید که تنظیم دمای آب گرم مصرفی و همچنین دمای سیستم گرمایشی توسط دکمه های مخصوص این کار تعبیه شده بر روی کنترل پنل دستگاه قابل انجام است.

نکته

رنج دمای قابل تنظیم برای آب گرم مصرفی بین 30-60 درجه، برای آب سیستم گرمایشی در استفاده از رادیاتور بین 50-80 درجه و در استفاده از سیستم گرمایش از کف بین 27- 55 درجه می باشد.

نحوه خاموش کردن پکیج دیواری لورچ

به منظور خاموش کردن دستگاه ولوم B را روی OFF/RESET بچرخانید. البته به منظور قطع کامل دستگاه لازم است که پکیج را از منبع الکتریکی جدا کنید.

در این شرایط سیستم ضد یخ زدگی غیر فعال می شود. توجه داشته باشید که خاموش کردن طولانی مدت پکیج می تواند به علت لغو حالت ضد یخ در دستگاه بسیار مضرر باشد.

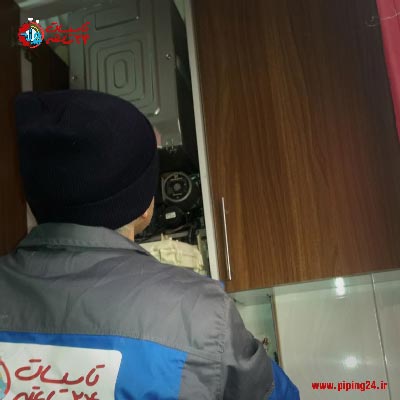

سرویس و تعمیر پکیج دیواری لورچ 3

ما در این مطلب سعی کردیم تا توضیحات کاملی را در خصوص آشنایی بیشتر با تنظیمات پکیج دیواری لورچ و همچنین نحوه سرویس و تعمیر این دستگاه را بیان کنیم.

اما به خاطر داشته باشید که انجام تنظیمات اولیه در دستگاه و از همه مهمتر سرویس و تعمیر پکیج فقط باید توسط مجری تعمیرکار پکیج صورت بگیرد.

چرا که بروز هرگونه مشکل احتمالی در سرویس و تعمیر پکیج فقط توسط افراد مجاز قابل بررسی و پیگیری است و در غیر این صورت هیچ گونه ضمانت نامه ای به دستگاه شما تعلق نمی گیرد.

به همین دلیل توصیه ما به شما این است که در صورت نیاز به سرویس و عیب یابی پکیج لورچ در سراسر تهران با همکاران ما در گروه تاسیسات 24 ساعته تماس بگیرید.
