کولر آبی از سیستمهای سرمایشی در فصل تابستان می باشد که از گذشته مورد استفاده قرار گرفته است و یکی از واجبات در فصل تابستان برای واحدهای مسکونی می باشد به همین دلیل بهتر است با طریقه راه اندازی و نصب آن آشنا باشید.

برای نصب کولر آبی به متخصصی که مسلط به برق ساختمان و تجهیزات کولر باشد نیازمند است. از طرفی این فرد باید آشنایی کامل با نقشه برق موتور کولر آبی داشته باشد تا بتواند نصب کولر آبی را سریع تر و راحت تر انجام دهد.

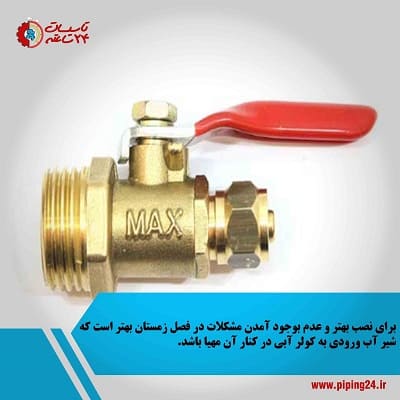

برای نصب بهتر و عدم وجود آمدن مشکلاتی در فصل زمستان بهتر است شیر آب ورودی به کولر در کنار آن مهیا باشد.

کولرهای آبی به دو نوع پرتابل یا سیار و ثابت یا هوایی تقسیم می شوند. در این مقاله ما قصد داریم طریقه نصب کولر آبی را بیان کنیم . قبلا در مقاله ای جداگانه تعمیر این کولر را توضیح دادیم که در صورت نیاز می توانید با کلیک بر تعمیر کولر آبی آن را مطالعه فرمایید.

نصب کولر آبی 2 1

کولرهای آب معمولا در جایی ثابت مانند پشت بام، بالکن، تراس، حیاط خلوت و ... نصب می شوند و در ظرفیت های هوا دهی متفاوتی تولید می شوند.

مراحل زیر در نصب کولر صورت می گیرد:

  • ساخت و نصب چهار پایه (شاسی)
  • نصب برزنت کولر
  • نصب سایبان
  • اتصال کولر به آب شهری با لوله های مخصوص کولر
  • اتصال برق و کلید کولر در جای مناسب
  • اتصال و تنظیم شناور کولر
  • و روشن شدن کولر

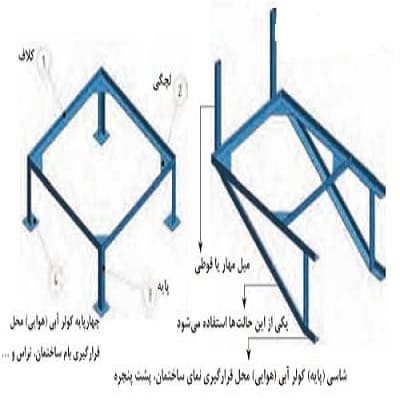

ساخت و نصب چهارپایه (شاسی)

کولر آبی را نمی توان بصورت مستقیم بر روی زمین قرار داد و دلیل آن هم وجود سر ریز در کف کولر، امکان تخلیه آب و همچنین فاصله استاندارد مورد نیاز تا دهانه توزیع هوای کانال کولر می باشد.

به همین دلیل باید یک چهارپایه استاندارد برای کولر های آبی در ابتدای نصب در نظر گرفته شود. این شاسی اندازه و یا ابعاد استانداردی نمی تواند داشته باشد و دلیل آن هم یکی موقعیت نصب کولر است و دیگری اندازه کولر.

شاسی که ساخته می شود باید در زیر هر پایه یک صفحه برای اینکه در زمین فرو نرود داشته باشد و از میله هایی برای مهار کولر و از نبشی برای جایگاه کولر استفاده شود. مطابق با شکل زیر:

نصب کولر آبی 2 2

برای ساخت این شاسی باید اندازه ابعاد کولر را به همراه ارتفاع به دست آورده و پس از برش نبشی و قوطی های فلزی مناسب بصورتی جوش دهید که براده های آهن و سر جوش ها باعث سوراخ شدن سینی کولر در زمان نصب به دلیل فشار نشوند.

سپس باید کولر را به محل نصب انتقال دهید. این کار را می توانید بوسیله یک بالابر یا آسانسور انجام دهید و یا کولر را باز کرده و دوباره با انتقال به محل سر هم کنید.

سپس کولر را در شاسی ساخته شده به صورتی که دریچه هوای کولر به سمت کانال کولر باشد قرار دهید. از دو جهت باید کولر را تنظیم کنید . اول دهانه خروج هوای کولر آبی باید دقیقا برابر با ورودی هوای کانال باشد و دوم اینکه سطح قرار گرفتن کولر باید بر روی زمین دقیق باشد.

برای اینکه از صاف بودن کولر اطمینان پیدا کنید با یک تراز بنایی تراز بودن کولر را تنظیم کنید.

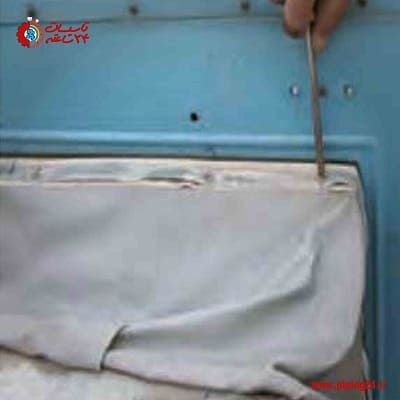

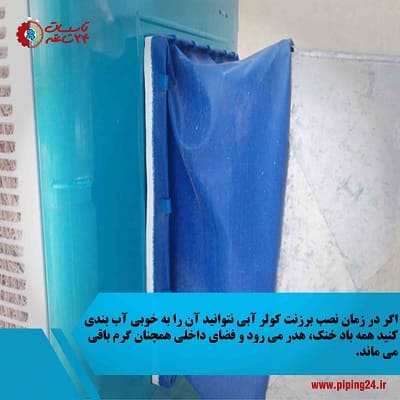

نصب برزنت:

نصب کولر آبی 2 3

در مرحله اول، کولر را در جای مناسب خود قرار دهید، مکان کولر باید تراز باشد و دریچه خروجی کولر با دریچه ورودی واحد اختلاف ارتفاع زیادی نداشته باشد. پس از اطمینان از جایگزینی مناسب، برزنت را باید نصب کنید.

در نصب برزنت می توانید از بست های پلاستیکی مخصوص و محکم استفاده نموده و سراسر کانال را بدقت بپوشانید و از هدر رفت هوای خنک جلوگیری کنید.

راه دیگر این است که برزنت را با چسب به دهانه کولر و کانال اتصال دهید و راه سوم این است که از پیچک و یا تسمه فولادی و پیچ خودکار استفاده شود.

برای نصب برزنت بوسیله چسب باید دهانه کولر از دهانه کانال را تقریبا 30 سانتی متر تنظیم کنید. در این حالت باید برزنت را کمی بلند تر بگیرید تا بتوانید لبه های برزنت را حداقل به طول 5 سانتی متر بر روی کانال و 3 سانتی متر بر روی دهانه کولر با چسب های فوری و چند منظوره بچسبانید.

در روش اتصال برزنت با تسمه فولادی و پیچ خودکار این بار به جای چسب از یک تسمه قابل انعطاف فولای استفاده می کنید. برزنت را از زیر آن به دقت رد می کنید و با پیچ خود کار تمسه و برزنت را به کانال و دهانه کولر پیچ می کنید.

نصب کولر آبی 2 4

در روش اتصال با گیره های پلاستیکی هم باید تعداد زیادی از گیره ها را به برزنت و لبه کانال و کولر تعبیه کنید. این روش ساده ترین راه برای افراد تازه کار و مبتدی است که البته کارایی خوبی هم دارد.

فقط به یاد داشته باشید که اگر لبه های کانال تیز باشند ضمن خطرناک بودن برای شما می توانند باعث پاره شده برزنت هم بشوند.

برای این منظور باید قبل از کار ابتدا لبه کانال کولر خم شده باشد. اگر این کار را کانال ساز کولر شما انجام نداده در هر گوشه با دادن یک چاک کوچک لبه ها را برگردانید و خم کرده و له کنید.

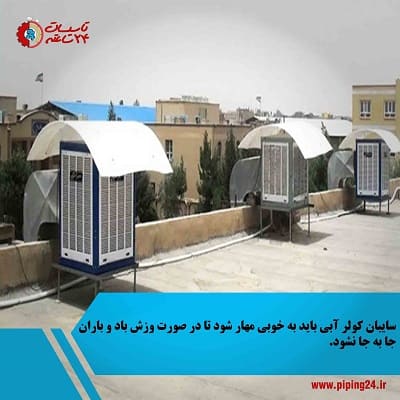

نصب سایبان:

یکی از مهمترین راه های جلوگیری از هدر رفت انرژی در استفاده از کولر آبی این است که کولر خود را در زیر سایبان نصب کنید. با انجام این کار طول عمر استفاده از کولر آبی هم افزایش پیدا می کند، چرا که از فرسوده شدن بدنه کولر آبی در زیر تابش مستقیم آفتاب جلوگیری می شود.

ما در مقاله نصب سایبان کولر آبی در مورد خصوصیات سایبان مناسب و همچنین مکان و نحوه نصب سایبان اطلاعات قابل استفاده ای را برای شما بیان کرده ایم.

نصب کولر آبی 2 5

علاوه بر راه های پیشنهادی گفته شده در خصوص صرفه جویی هر چه بیشتر در مصرف برق و آب در کولر آبی و افزایش راندمان آن می توان به استفاده از اینورتر و کلید های هوشمند کولر آبی در سیستم کولر آبی اشاره کرد.

در صورت استفاده از اینورتر در سیستم موتور کولر آبی در هنگام نصب آن، کولر آبی می تواند با مصرف برق کمتر انرژی بیشتری تولید کند. اگر مایل به مطالعه بیشتر این مطلب هستید می توانید مقاله امکان تبدیل کولرهای آبی به موتور دو متغیر را بررسی کنید.

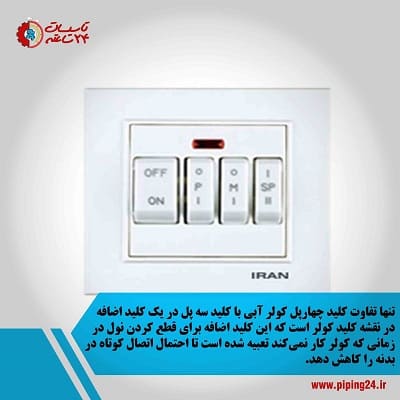

نصب کلید کولر:

همانطور که می دانید در کنار داشتن سیستم آب مناسب برای نصب کولر آبی باید سیستم برق آن را نیز از قبل در ساختمان تعبیه کنیم تا بتوانیم کلید کولر را در مکانی در دسترس نصب کنیم.

کلید های کولر در سه مدل سوکتی، سه پل و چهار پل هستند که طریقه نصب سیم های برق در هر کدام از این مدل کلیدها متفاوت است.

نصب کولر آبی 2 6

اگر مطلب راهنمای نحوه نصب کلید آبی را بررسی کنید خواهید دید که ما در این مطلب طریقه اتصال سیم های برق را با کمک شکل توضیح داده ایم.

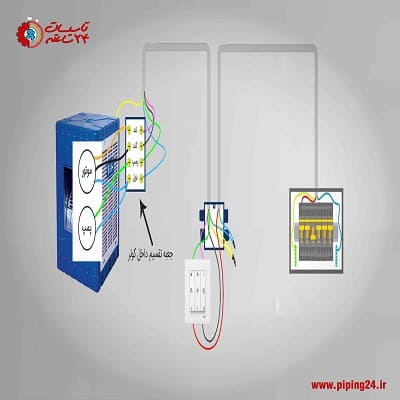

برق کولر
دو سیم فاز و نول که ورودی برق ساختمان می باشد و یک کابل کولر که 4 رشته سیم در آن می باشد، در دست دارید.  4 رشته سیم کلید کولر برای پمپ، الکتروموتور، دور تند موتور و سیم چهارم نول می باشد.

در وصل کردن سیم ها بسیار دقت کنید. کار بسیار ساده ایست اگر به نقشه کلید و کولر بسیار دقت کنید.

دقیقا طبق نقشه و دفترچه کولر عمل نمایید.

نصب کولر آبی 2 7

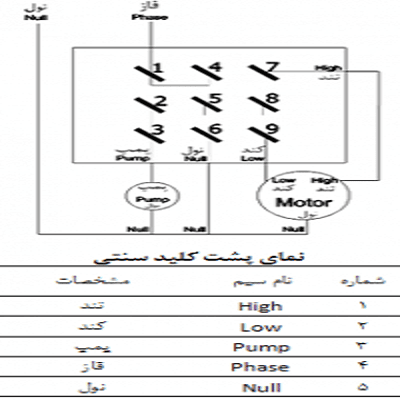

نقشه سیم کشی انواع کولر آبی

  1. سیم فاز را به شماره 1 وصل نمایید.
  2. سیم زرد را به شماره 2 و سر دیگر آن را در بدنه کولر به فیش ورودی پمپ،
  3. سیم قرمز که برای روشن شدن و دور کند الکتروموتور می باشد به شماره 9 و در بدنه کولر به فیش دور کند،
  4. و پس از آن سیم مشکی را به شماره 7 و در بدنه کولر به فیش دور تند وصل نمایید.
  5. در آخر سیم نول را به سیم آبی رنگ وصل نموده و مستقیم در بدنه کولر به فیش باقیمانده که نول کولر می باشد وصل نمایید.

توجه:

اگر سیم ها در جای مناسب خود وصل نکنید یا کولر روشن نمی شود یا اتصالی می کند

توجه:

بر روی دیواره کولر جعبه ای وجود دارد که برای اتصال سیم های ذکر شده می باشد. اکثر جعبه ها بر روی آنها نوشته شده است که هر فیوز مربوط به کدام قسمت می باشد.

در این قسمت بهتر است تا مطالعه مقاله آموزش نصب موتور کولر آبی را به شما پیشنهاد کنیم، زیرا گاهی ممکن است که بنا بر دلایلی همچون جابجایی کولر آبی مجبور باشید که موتور کولر آبی را باز کرده و در مکان جدید آن را نصب کنید. شما می توانید برای مطالعه کامل این مطلب بر روی آن کلیک کنید.

از طرفی همانطور که در مقاله نحوه جابجایی و نصب مجدد کولر آبی گفتیم باید بعد از اتمام جابجایی کولر آبی و نصب موتور کولر تمامی قطعات آن از جمله پوشال ها، تسمه پروانه و شناور کولر آبی به درستی نصب و تنظیم شوند.

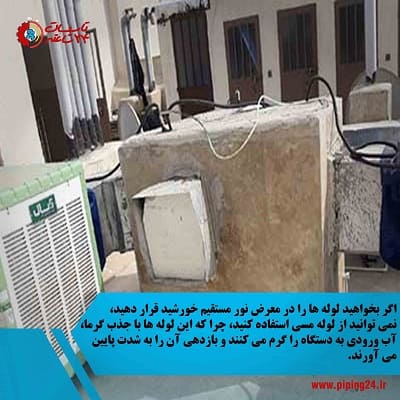

اتصال کولر به آب شهری

  1. شیر آبی که در پشت بام مخصوص واحد شما در نظر گرفته شده است را پیدا کنید.

نکته: با این حال مواقعی نیز وجود دارد که سیستم لوله کشی آب برای کولر آبی در پشت بام ساختمان تعبیه نشده است.

به همین علت ما در مطلبی جداگانه با عنوان اجرای لوله کشی آب کولر آبی نحوه اجرای سیستم آب برای کولر آبی را با توجه به نوع لوله کشی آب در ساختمان برای شما توضیح داده ایم.

نصب کولر آبی 2 8

همچنین ما در این مطلب بهترین نوع لوله ای که می توان برای لوله کشی آب کولر آبی در پشت بام از آن استفاده کرد را بیان کرده ایم.

  1. بعد از اجرای لوله کشی آب و نصب شیر آب شیر مخصوص کولر را به آن ببندید، شلنگ مخصوص کولر را وصل نموده و سمت دیگر آن را به شناور کولر وصل کنید.
  2. شناور را پس از پر شدن مخزن کولر تنظیم نمایید که از سر ریز شدن آب در پشت بام جلوگیری شود.

روش اتصال لوله آب به کولر:

برای اتصال لوله آب به کولر نیاز به یک سری فیتینگ یا اتصالات دارید که عبارتند از :

تبدیل برنجی 1.2 به 1.4 ، مهره و گلویی برنجی 1.4 اینچی ، مغزی برنجی 1.2 اینچی، شیر 1.2 اینچی، شیلنگ مخصوص

برای اتصال لوله آب شهری به کولر ابتدا باید مغزی و شیر فلکه 1.2 را با استفاده از تفلون به لوله آب شهری ببندید. شیر فلکه یا والو برای زمان هایی در نظر گرفته می شود که نیاز باشد اب را قطع کنید. سپس با استفاده از یک تبدیل 1.2 به 1.4 و با استفاده از تفلون می توانید لوله مخصوص را به این تبدیل وصل کنید.

برای این کار باید ابتدا مهره را وارد شیلنگ کرده و سپس گلویی را به اندازه حدود نیم سانتی متر عقب تر از سر شیلنگ قرار دهید. سپس این سری نیم سانتی را وارد تبدیل می کنید و مهره پست گلویی را روی تبدیل سفت می کنید.

همین کار را در سمت کولر هم انجام می دهید.با این تفاوت که شناور کولر آبی دیگر نیازی به تبدیل ندارد و خود مهره گلویی و مهره 1.4 اینچ به راحتی بر پشت شناور بسته می شوند.

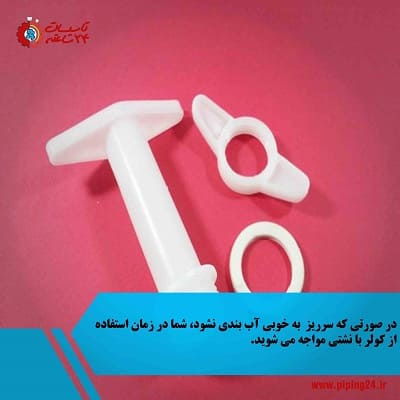

نصب آب ریز

آب ریز و یا سر ریز کولر مهره ای است که در کف کولر نصب می شود تا آب از اندازه ای تجاوز نکند و در صورت زیاد شدن آب سر ریز کند. این اتصال بواسطه یک واشر آب بندی در کف کولر به راحتی بسته می شود. تنها مهره و واشر این اتصال از زیر نصب می شوند.

وقتی سر ریز بسته شد نوبت نصب شناور است.

نصب کولر آبی 2 9

نصب شناور کولر آبی

همانطور که در مطلب  نحوه نصب و تنظیم شناور کولر آبی گفتیم شناور در واقع قطعه ای است که میزان آب را با کمک سیستم قطع کن خود در کولر آبی تنظیم می کند و اگر از این وسیله در کولر آبی استفاده نشود، آب از داخل کفی کولر آبی سرریز خواهد شد.

شناورها انواع مختلفی دارند ولی همه آنها وظیفه قطع کردن ورودی آب به کولر را در زمانی دارند که آب به اندازه کافی وارد کولر شده باشد.

در نتیجه تنظیم شناور اهمیت زیادی دارد. شیرهای شناور کولر آبی در قسمت زیری خودشان یک مهره و گلویی و مهره برنجی 1.4 اینچی و یک واشر دارند. این شیرها را باید به بدنه کولر ابی در سینی کولر و در صفحه پشتی کولر نصب کرد.

واشر و مهره برنجی برای اتصال شناور هستند و وقتی شناور را نصب کردید باید به گونه ای تنظیم شود که آب تا حدود 1 سانتی متری سر ریز بیشتر وارد کولر نشود و شناور بتواند آن را قطع کند. شناورها را با کج کردن میله، چرخاندن توپی و یا سفت کردن مهره ای تنظیم می کنند.

نصب کولر آبی 2 10

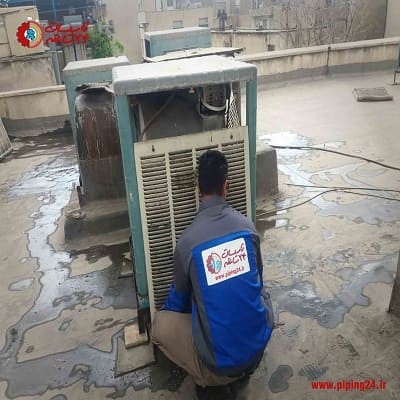

نصب کولر آبی توسط تکنسین

توجه: در وصل کردن شیلنگ ها بسیار دقت کنید که در آینده نشتی در پشت بام بوجود نیاید.

حال کولر شما آماده استفاده می باشد و می توانید آن را روشن نمایید.

در صورتیکه مشکلی با کولر آب خودتان داشتید می توانید در مقاله سرویس کولر آبی انواع تعمیرات و سرویس کولر آبی را مطالعه فرمایید . شاید مشکل شما هم در این رابطه در این مقاله آمده باشد.

ما در این مقاله در خصوص مراحل مختلف سرویس کولر آبی توضیحاتی را بیان کرده ایم که در این میان می توان به اهمیت تعویض پوشال ها در کولر آبی، تنظیم تسمه پروانه کولر آبی، بستن شلنگ آب کولر آبی و روغن کاری موتور، پمپ و یاتاقان کولر آبی اشاره کرد.

همینطور در مقاله جداگانه نحوه روغن کاری موتور و یاتاقان کولر آبی را توضیح داده ایم. اهمیت روغن کاری موتور و یاتاقان این است که موتور و یاقان نرم حرکت کرده و کمتر دچار آسیب می شوند.

نصب کولر آبی 2 11

از طرفی همانطور که در مقاله نحوه روغن کاری پمپ آب کولر آبی گفتیم روغن کاری کردن پمپ آب کولر آبی جلوی گریپاژ کردن پمپ آب را می گیرد. شما با مطالعه این مقاله می توانید با چگونگی انجام این کار برای دو نوع پمپ آب که بیشترین میزان استفاده در سیستم کولر آبی را دارند یعنی پمپ های آب تک بولین و دو بالشتکی آشنا شوید.

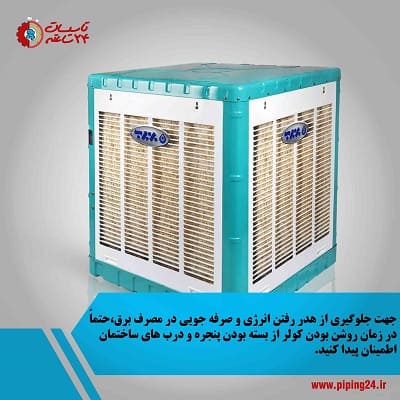

تذکر مهم: جهت جلوگیری از هدررفت و صرفه جویی در مصرف برق حتما در زمان روشن بودن کولر از بسته بودن پنجره و دربهای ساختمان اطمینان پیدا کنید.

یکی از خدمات ما نصب کولر آبی در سریعترین زمان ممکن و بدون هزینه ایاب و ذهاب است.

نظر یکی از مشتریان در مورد تجربه استفاده از خدمات ما در زمینه سرویس کولر آبی


اگر به علت ایزوگام کردن پشت بام و یا هر علت دیگر، نیاز به نصب مجدد کولر دارید و یا کولر جدید خریده اید و نیاز به نصب آن دارید، همین الان با ما تماس بگیرید تا نزدیکترین نصابِ مستقر در منطقه شما در کمترین زمان ممکن اعزام شود.



جهت دانلود رایگان فایل آموزش نصب و راه اندازی کولر آبی کلیک کنید.

منبع: پایگاه کتابهای درسی
