در مطلب نصب کولر آبی مراحل کامل نصب کولر را شرح دادیم، در این مطلب بصورت کامل نحوه نصب کلید کولر آبی را توضیح می دهیم.



یکی از مهم ترین اقداماتی که باید انجام شود سیم کشی مناسب برای اتصال برق کولر آبی از محل کلید کولر تا جایگاه استقرار کولر آبی می باشد. برای نصب کلید کولر آبی بهترین فرد همواره یک کارشناس متخصص برق کشی ساختمان می باشد ولی در هر صورت به منظور آشنایی شما بزرگواران با این موضوع در ادامه توضیحاتی ارائه خواهد شد.

آشنایی با موضوع نصب کلید کولر آبی بخصوص برای شناخت عیب های احتمالی کولر آبی و همچنین نصب و راه اندازی کولر آبی اهمیت خود را بیشتر نشان می دهد. در مقاله ای عیب یابی و تعمیر کولر آبی  توضیح داده شد.

اگر مشکلی در کولر خود می بینید قبل از اقدام برای بررسی سیم کشی و برق کولر بهتر است این مقاله ها را با کلیک بر روی لینک عیب یابی و تعمیر کولر آبی و یا عیب یابی موتور کولر آبی مطالعه فرمایید.

آشنایی با سیم کشی کولر آبی

از پیش نیازها و ارکان اصلی اتصال و نصب کولر آبی داشتن یک سیم کشی مناسب است.

در کل برای راه اندازی و نصب کولر آبی باید سه رشته سیم در پشت کلید کولر آماده داشته باشید. این رشته سیم ها یا باید از پشت کنتور در خانه های قدیمی تر و یا در خانه های جدید از قسمت جعبه فیوز ها و یا ترمینال برق تامین شده باشد و معمولا رشته سیم مرتبط با کولر باید مجزا دیده شود.

قطر رشته سیم هایی که برای نصب کلید کولر دیده می شود باید 2.5 میلی متر باشد. سه رشته سیم یکی باید از برای فاز، یکی نول و دیگری برای ارت پیش بینی شود. حال برای انتقال برق از پشت کلید کولر تا محل استقرار کولر و جعبه تقسیم کولر باید یک کابل 1.5 در 5 رشته سیم در نظر گرفته شود که از جنس مفتولی باید باشد.

5 رشته سیم مورد نظر یکی برای نول، یکی برای دور تند، یکی برای دور کند ، یکی برای پمپ آب کولر و در نهایت آخری به عنوان ارت استفاده می شود.

تذکر : در اصول سیم کشی و نصب کلید کولر در داخل ساختمان باید استانداردهای مرتبط با موضوع سیم کشی ساختمان رعایت شود. مثلا اینکه کلید کولر باید در ارتفاع 110 تا 130 سانتی متری از زمین باشد، در جای نمناک مانند حمام و یا توالت نصب نشود، دسترسی به آن آسان باشد و ...

وصل کردن کلید کولر آبی

در نتیجه با توجه به توضیحات بالا در پشت کلید کولر باید دو یک سیم ورودی سه رشته ای و یک سیم خروجی 5 رشته ای وجود داشته باشد. در مجموع دو کابل در پشت کلید کولر خواهیم داشت.

برای نصب اتصالات سیم ها به پشت کلید کولر باید ساختاری مشابه تصویر زیر داشته باشیم. البته به یاد داشته باشید که سیم های زرد رنگ و یا سبز رنگ به عنوان سیم های ارت شناخته می شوند و باید به ارت کولر نهایتا نصب شوند.

اگر کولر آبی شما به ارت مجهز نیست باید سیم ارت به بدنه کولر اتصال داده شود درست همانند تصویر زیر.

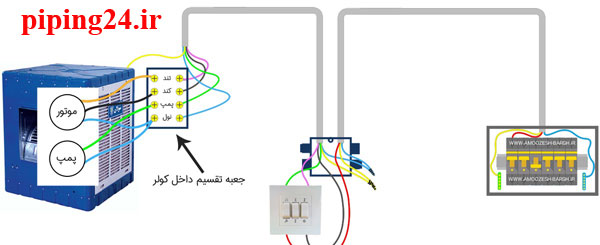

راهنمای نحوه نصب کلید کولر آبی 2

نقشه اتصال سیم های کولر آبی

نکته دیگر اینکه بعضا سیم های ارت رنگ متفاوتی دارند. مثلا مشکی ولی با این وجود با یک نوار زرد و یا سبز رنگ بر روی روکش سیم نوع ارت بودن آنها شمخص شده است.

نقشه کلید کولر

نصب کولر آبی بدون شناختن کلید کولر و نقشه آن امکان پذیر نمی باشد . هر کلید کولر آبی دارای سه کلید کوچک با نشان مشخص عملکردی می باشد. منظور اینکه بر روی هر کلید قابلیت و کاری که انجام می دهد معمولا با یک تصویر مشخص می شود. این تصاویر و قابلیت هم برای مجری نصب کولر آبی اهمیت دارد تا با استفاده از آن سیم های کولر را به درستی اتصال دهد و هم برای کاربر تا با نگاه به ان نحوه کار کولر را تنظیم کند.

این سه کلید به ترتیب هر کدام وظایفی را دارند. کلید اول از سمت راست مربوط به واتر پمپ کولر می باشد ، کلید دوم برای روشن و خاموش کردن موتور کولر و کلید سوم برای تننظیم سرعت دور تند و کند کولر استفاده می شود.

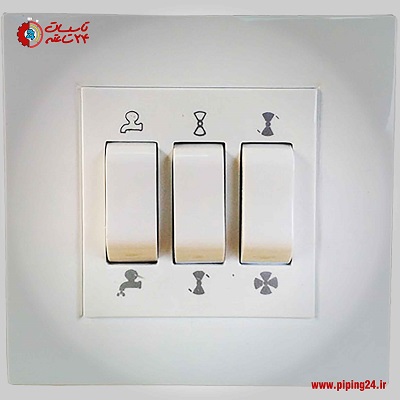

راهنمای نحوه نصب کلید کولر آبی 3

نمونه کلید سه پل کولر آبی

آشنایی باانواع کلید کولر

کلید های کولر آبی در انواع متفاوتی وجود دارند که به ترتیب توضیح داده خواهند شد:

کلید کولر آبی مدل سوکتی

این نوع کلید کولر آبی از نوع قدیمی است و امروزه کاربردی ندارند. نمونه این نوع کلید را در تصویر زیر مشاهده می کنید.

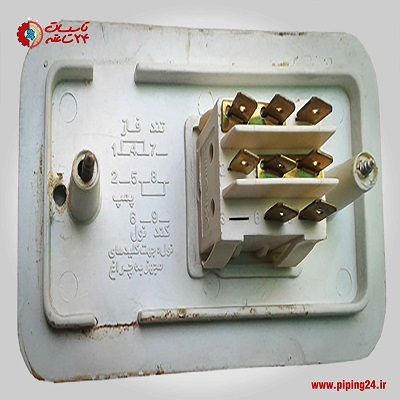

راهنمای نحوه نصب کلید کولر آبی 4

کلید سوکتی کولر آبی

همانطور که در شکل پیدا است این نوع کلید کولر 8 سوکت دارد که البته همه آنها استفاده ندارند. تنها پل ها و یا سوکت های 1، 2، 7 و 9 را مطابق با نقشه ای که در کنار خود سوکت ملاحظه می کنید استفاده می کنند. برای این منظور باید سیم را به سر سیم های مخصوص اتصال دهید تا بصورت خشابی سیم را جا بزنید.

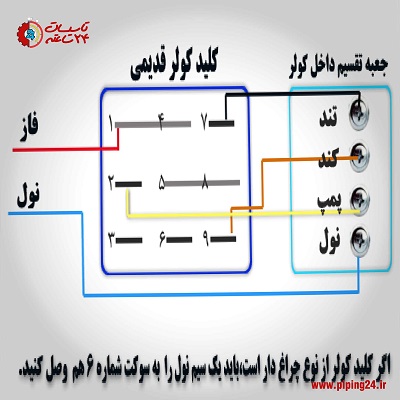

اگر برای نصب کولر مجبور به استفاده از یک کلید مدل سوکتی شدید مطابق با الگوی زیر سیم آنها را اتصال دهید

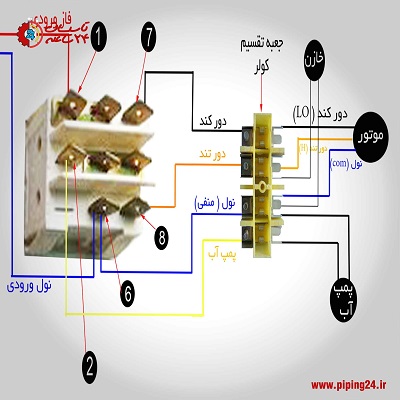

راهنمای نحوه نصب کلید کولر آبی 5

مدل اتصال برق در کلید کولر سوکتی

سیم نول نیازی به اتصال به کلید کولر ندارد و باید مستقیما به سیم نول مرتبط به جعبه تقسیم کولر آبی اتصال داده شود. اما سایر سیم ها را باید به ترتب به این صورت به کلید کولر سوکتی اتصال دهید که سیم فاز به سوکت شماره 1، سیم دور تند به شماره 7، سیم دور کند به شماره 9 و پمپ آب به شماره 2 وصل می شود.

کلید توکار کولر از نوع سه پل

نصب  کولر آبی با این نوع کلید کولر بسیار مرسوم تر است. در واقع اکثر خانه ها با استفاده از این نوع کلید برق کشی شده اند و طریقه نصب ساده تری هم دارند.

راهنمای نحوه نصب کلید کولر آبی 6

کلید توکار سه پل کولر آبی

این نوع کلید کولر تنها چهار عدد پیچ ورودی دارند که باید رشته سیم ها به آنها متصل شود. معمولا با علامتی مشخص شده که هر ورودی برای کدام یک از رشته سیم ها است. دور تند با F، دور کند با S، پمپ باP و فاز باF که معمولا حروف اختصاری آنها است نشان داده شده اند که سیم ها به ترتیب باید به این پیچ ها اتصال داده شوند.

سر سیم باید کوتاه باشد تا اتصال به سایر سیم ها پیدا نکند و با فاز متر بر زیر این پیچ ها گیر انداخته و محکم شود.

کلید کولر آبی از نوع 4 پل

این نوع کلید چند سالی است وارد بازار شده و به همین نام 4 پل شهرت دارد. نصب کولر آبی و اتصال سیم ها به کلید 4 پل هم تقریبا مشابه انواع دیگر کلید های کولر است و عمده تفاوت آن این است که یک کلید اضافه تر دارد تا بتوانید در زمانی که کولر کار نمی کند اتصال نول را به کولر قطع کنید .

دلیل این کار ایمنی بالاتر در مقابل برق گرفتگی و احیانا اتصالات کوتاه در کولر و فرسایش ان می باشد. در شرایطی هم امکان دارد به دلیل دستکاری سیم ها در کنتور و یا ترمینال برق خانه نول با فاز جابه جا شود و باعث برق گرفتگی های شدید شود.

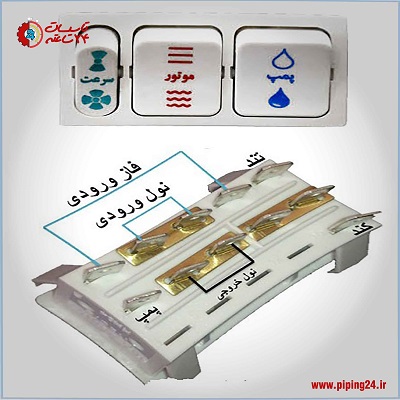

راهنمای نحوه نصب کلید کولر آبی 7

کلید چهار پل کولر آبی

در پشت کلید های 4 پل کولر آبی 6 پیچ با حروفی اختصاری وجود دارد. برای اتصال سیم کولر به این کلید ها باید به ترتیب سیم دور تند را به ورودی sp ، سیم دور کند را به ورودی sl ، سیم پمپ آب را به ورودی p ، سیم فاز را به ورودی L، سیم نول ورودی را به ورودی N پایین و سیم نول خروجی را به N بالا اتصال دهید.

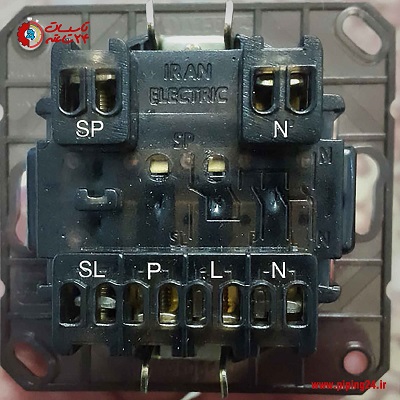

در شکل زیر نمای پشتی و ورودی های کلید کولر 4 پل را مشاهده می کنید:

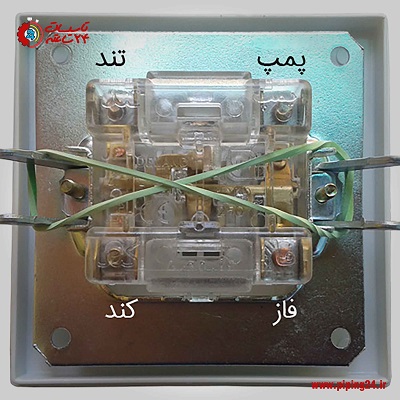

راهنمای نحوه نصب کلید کولر آبی 8

نمای پشتی کلید چهار پل کولر آبی

کلید کولر از نوع تمام قطب

کلید های کولر تمام قطب به این منظور طراحی و روانه بازار شده اند که در هنگام نصب کولر آبی اگر از این کلید استفاده کردید بتوانید هم زمان اتصال فاز و نول را با کولر قطع کنید. این کار ایمنی و سلامت کولر را بیشتر تضمین می کند. البته در ظاهر و روی کلید تفاوت زیادی این نوع کلید با کلید سه پل ندارد.

در شکل زیر نمایی از رو و پشت این کلید ها را مشاهده می کنید.

راهنمای نحوه نصب کلید کولر آبی 9

نمای پشت و روی کلید قطبی کولر آبی

طریقه اتصال سیم ها به ترمینال کولر

نصب کولر  با هر یک از کلید های فوق متناسب با توضیحاتی که ارائه شد به راحتی امکان پذیر است ولی باید برای نصب این سر سیم ها در داخل ترمینال کولر هم دقت فراوان شود.

در داخل کولر و عمدتا در قسمت بالای داخلی کولر ها جعبه ای به نام ترمینال برق تعبیه شده است. از پشت کولر ورودی برای کابل 5 رشته به داخل آن در نظر گرفته شده است که باید کابل را از این ورودی به داخل جعبه هدایت کنید.

همانگونه که توضیح داده شد سیم سبز و یا سیم زرد از نوع ارت است و معمولا به پیچ اتصال زمین نصب می شود و اگر جایی برای ان تعبیه نشده بود باید سیم را به بدنه کولر نصب کنید. سپس متناسب با حروف اختصاری که بر روی ورودی ها درج شده هر یک از سیم ها را به محل خود اتصال می دهید.

معمولا حرفp برای ورودی پمپ ، حرف L برای ورودی فاز، حرف s برای ورودی دور کند و حرف F برای ورودی دور تند دیده شده است.بنابرلین اتصال سیم ها باید مطابق با شکل زیر باشد.

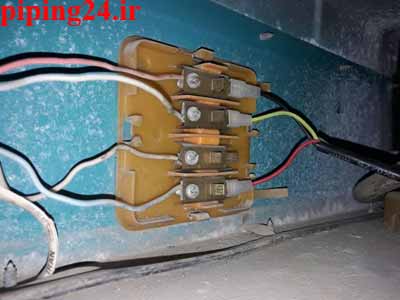

راهنمای نحوه نصب کلید کولر آبی 10

نحوه نصب سیم ها در ترمینال کولر آبی

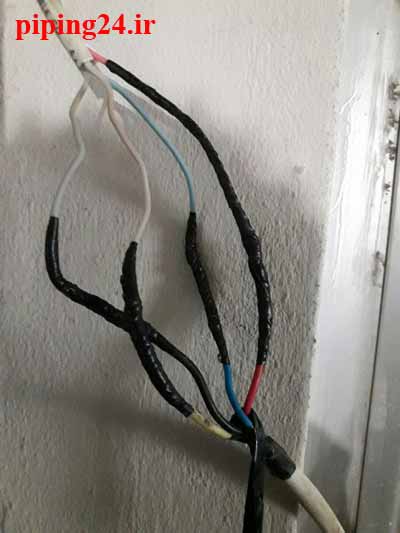

معمولا برخی از تعمیرکاران کولر و یا نصاب ها برای نصب کولر آبی اقدام به اتصال سیم های کولر آبی بصورت سر به سر انجام می دهند. این کار هر چند باعث راه اندازی کولر می شود ولی نه ایمنی لازم را دارد و نه کیفیت مناسبی دارد. ضمن اینکه سیم ها داغ می شوند و احتمال اتصالی در آنها بالاتر است.

راهنمای نحوه نصب کلید کولر آبی 11

اتصال اشتباه سیم ها در کولر آبی

اگر برای نصب و راه اندازی و یا سرویس کولر آبی خود نیاز به سرویس کار حرفه ای دارید همین الان با ما تماس بگیرید و از خدمات همکاران مستقر ما در تمام مناطق تهران ، بدون هزینه ایاب و ذهاب و در سریعترین زمان بهره مند شوید.
