نقشه نصب پمپ آب خانگی

 یکی از کاربران سایت پس از مطالعه مطلب آموزش نصب پمپ آب خانگی و توجه به اینکه با مسئله کم آبی روبرو هستند سوالی را مطرح کرده اند که سوال ایشان همراه با توضیحات کامل در ادامه آمده است:

سوال کاربر محترم آقارضا:
باسلام
دوستان به دلیل اینکه در منطقه ای که من زندگی میکنم با کمبود آب مواجه هستیم و برای اینکه آب در ساعت معینی در روز هست و همه خونه ها باید پمپ ومنبع داشته باشند حالا میخواستم ببینم که چطوری لوله کشی کنم که با پمپ در ساعاتی که آب وصل میشه منبع رو آب کنم و در ساعات قطعی بتونم با همون پمپ از منبع آب رو با فشار به داخل ساختمان بیارم. (به طور خلاصه با یک پمپ هم منبع رو آب کنم وهم از منبع آب رو پمپ کنم به داخل ساختمان؟)
دوستان ممنون میشم اگه به صورت عکس یا نقشه کمکم کنید.

با توجه به درخواست کاربر عزیز نقشه لوله کشی جهت نصب پمپ آب که پاسخگوی نیاز ایشان باشد ارائه شده است:

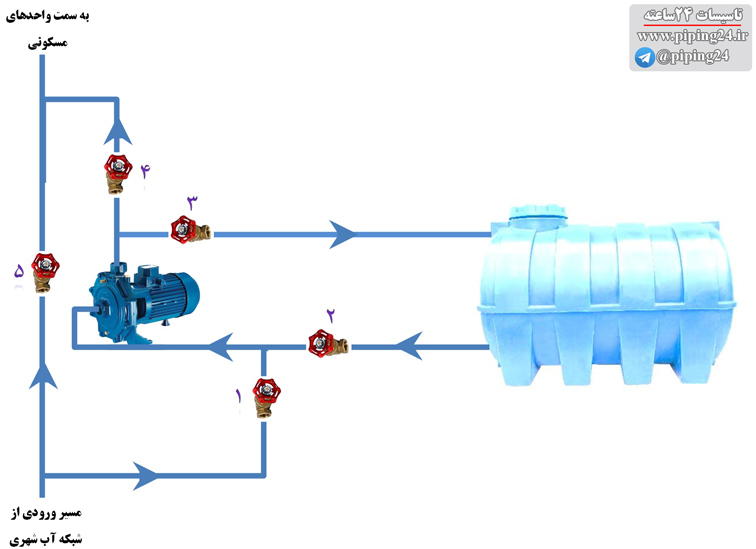

 نقشه لوله کشی پمپ آب

دو مسیر مجزا از هم در این نقشه ترسیم شده است.
مسیر 1 جهت استفاده از پمپ آب برای پر کردن مخزن: در این حالت باید فلکه های شماره 1 و 3 باز بوده و فلکه های شماره 2 و4 بسته باشند.
در صورت نیاز به استفاده آب همزمان با پرکردن مخزن ذخیره در واحدهای مسکونی می توان از مسیر مستقیم استفاده کرد، در این حالت باید فلکه شماره 5 را باز نمایید.
مسیر 2 جهت استفاده از پمپ در زمان قطعی آب در واحدهای مسکونی می باشد: که در این حالت باید فلکه های شماره 2 و 4 باز بوده و فلکه های شماره 1 و 3 و 5 بسته باشند.

نکته: تا حدامکان از استفاده از زانو و اتصالات بیش از حد در طول مسیر لوله کشی بدلیل شکست فشار خودداری فرمایید.

به این نکته توجه نمایید که بدلیل پمپاژ آب پرفشار در زمان قطعی آب حداکثر صرفه جویی آب را باید رعایت نمایید.

شما نیز میتوانید مسائل تاسیسات خود را با کارشناسان ما از طریق پرسیدن سوال در قسمت نظرات همین پست، در میان بگذارید.



اگر نیاز به  نصب پمپ آب خانگی و منبع دارید همین الان با ما تماس بگیرید تا ضمن برخورداری از مشاوره و بازدید رایگان، در زودترین زمان ممکن مشکل کم آبی خانه ی شما برطرف شود.







ترتیب مطالعاتی مربوط به پمپ آب خانگی

اشتراک گذاری:

اینجا جواب میگیری اگر سوال فنی بپرسی

تصویر امنیتی

دیدگاه‌ها

آموزنده بود 0 # حسینی 1396-03-08 00:49
سلام با تشکر از راهنماییتون .... بفرمایید که در زمان قطعی آب میتوان پمپ فقط از منبع کار مکش را انجام دهد؟ مگر نباید پمپ به آب شهری هم وصل باشه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1396-08-07 14:03
سلام وقت شما بخیر
اگر منظورتان خرابی پمپ است ، باید یک لوله ی رابط شیر بین ورود آب به پمپ و خروج آن از پمپ وصل شود. که اسم آن بایپس هست که زمان خرابی پمپ این شیر را باز میکنید و آب شهری وصل میشود.
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # یوسف رجبی پیرکوهی 1396-05-10 10:07
ممنون از همه دست اندرکاران دلسوز و محترم بسیار توضیح جالب بود .
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # اسماعیلی 1396-05-11 16:08
سلام آقای رجبی
ممنون از شما و پیام پر مهرتان
پاینده باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +3 # mahmoud 1396-05-25 09:18
باسلام٬ ضمن عرض خدا قوت من سال گذشته ساختمان جدیدالحداث را لوله کشی نیوپایپ انجام دادهام ولی متاسفانه بعلت عدم تخلیه آب لوله درفصل زمستان اکثر لوله ها بعلت یخ زدگی ترک خورده که آنها را با رابط نیوپایپ اتصال دادیم حالا سوال بنده این است آیا واقاْ اتصال رابط درمدت طولانی جواب می دهد یا نه وضمناْ ازطریق پمپ تست نشده صرفاْ آب شهری که درمسیر است باآن تست شده واکنون هیچ نشتی درمحلهای ترمیم شده وجود ندارد لطفاْ راهنماپی ام کنید متشکرم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # اسماعیلی 1396-06-01 08:51
با سلام
اگر رابط استفاده شده به صورت صحیح به کار برده شده باشد مشکلی پیش نخواهد افتاد.
برای تست کردن لوله کشی آب باید فشار آب تا 10 بار به مدت 24 ساعت باشد تا تست به درستی انجام شود
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # mahmoud 1396-06-01 16:56
باسلام‌ٰ ٬ بسیار متشکرم از راهنماییتان هیچ وقت درمانده نباشید به لطف خدا انشالله
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1396-06-07 08:27
با سلام
خواهش میکنم. انجام وظیفه ست و خوشحالیم که میتوانیم در حد دانش خود جواب سوالات دوستان رو بدهیم.
موفق و پیروز باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # تهرانی 1396-06-05 23:52
با سلام . نقشه لوله کشی ساختمان ما ( ویلای مسکونی در شمال ) مطابق با نقشه بالاست . تنها تفاوتش اینست که ما دو مخزن آب داریم که به هم سری شده اند . هفته پیش برای آبیاری قطره ای از خروجی مخازن یعنی قبل از فلکه شماره 2 در تصویر بالا یک انشعاب گرفتم . به این جهت که یکی چون در منطقه ای که هستیم بطور مداوم آب قطع میشود و دوم به این خاطر که آب مخازن مرتب پر و خالی شود .
حال مشکلی که دارم اینست که به محض باز کردن شیر ( برای آبیاری قطره ای ) پمپ هم روشن میشود ! در حالیکه این آب مصرفی مستقیما" از آب مخزن تامین میشود و قاعدتا" نباید با سیستم لوله کشی و پمپ درگیر باشد ضمن اینکه در قسمت ورودی پمپ نیز شیر یکطرفه نصب شده است .
به این جهت مجبورم هنگام آبیاری پمپ را خاموش کنم تا یکسره کار نکند .
ممنون میشوم اگر بنده را راهنمائی فرمائید اینکه همزمان که مصرف آب داخل ساختمان از پمپ هست خروجی دائمی آب از مخازن برای آبیاری باغچه پمپ را درگیر نکند . قبلا" از لطفتان کمال تشکر را دارم .
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1396-06-07 08:26
سلام جناب تهرانی.
آبیاری قطره ای باید مستقیما از خروجی منبع باشد که با توجه توضیحات جنابعالی ظاهراً رعایت شده است.
حتما شیر فلکه ای دارید که آب منبع با پمپ برای آبیاری درگیر می کند که پمپ روشن می شود.
لطفا از اجرای تاسیسات برای ما تصاویری ارسال کنید.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # محسن 1397-03-04 07:14
از نقشه عالی و متفاوت شما سپاسگذارم ، فقط اگه میشه جای شیر یکطرفه هم درین نقشه مشخص کنید تا نقشه کامل شود و اینکه راهی هست که این نقشه بصورت خودکار کار خودش رو انجام بده ؟ یعنی بصورت دستی نباشه و بجای شیرهای دستی از شیرهای یکطرفه استفاده بشه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # رضا پیری 1397-10-24 22:00
شیر دستی مطمان تره و ضریب اطمینانش بالاتره
خیر نمیشه از یک طرفه استفاده کرد
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # محمد 1397-04-14 15:35
چرا لوله خروجی پمپ را دادی به منبع
با این شرایط فلوتر پمپ زود خراب میشه و هیچ وقت بسته نمیشه به طور
کامل و از تانکر آب نشتی میکنه
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1397-05-16 11:02
با سلام وقت شما بخیر
هیچ دلیلی قانع کننده تر از این نیست که اگر فلوتر جنس خوب و مناسبی داشته باشد حتی اگر بین فشار ۳ تا ۵ بار هم باشد خراب نمیشود زیرا در ۸۰ درصد مناطق تهران از این روش استفاده میکنند و نهایت خرابی مدت زمان فلوتر بین ۳ تا ۵ سال است که مدت زمان طولانی است که هر ۴ سال یکبار نهایت فلوتر را تعویض کنید. با تشکر
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # ایمان درویش 1399-01-22 15:37
سلام از یه مخزن لوله کشی کردم به طرف شیر آب و چون آب باید دو متر بالا میرفت یه پمپ نیم اسب قسمت بالای مخزن نصب کردم.(کنار مخزن جا نداشتم) سوال ۱. شیر یک طرفه باید قبل از پمپ نصب بشه یا بعد از پمپ ۲. نیاز به مخزن تحت فشار هست یا نه . چون جایی برای گذاشتن مخزن ندارم. ۳ اتوماتیک هم نمیخوام بزارم چون هر وقت نیاز به آب بود پمپ رو روشن میکنیم. مشکلی که نیست؟؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # اردبیلیAlijeddi 1399-01-23 12:58
باسلام کاربرگرامی،حتما اتومات نصب کنین اگرمیخواین پمپ شما خسارت نبینه وسالم بمونه،شیر یک طرفه به خاطراینه که درمسیر لوله که پمپ آب،آب وبافشار به واحد هدایت میکنه به طرف پمپ برنگردونه پس بعد پمپ نصب میشه ودرباره مخزن اگرم نزاشتین موردی نداره بازم سوالی بود درخدمتیم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حیدر 1399-03-01 09:31
سلام
میخاستم بدونم چطوری میشه فقط با یک لوله آب پمپ بر روی تانک وصل کرد که این لوله هم برای رفت باشه ،هم برای برگشت آب
ممنون
اگر در واتساب نقشه را برایم بفرستید خیلی خیلی ممنون میشم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حسین فاضلی 1399-03-01 14:44
سلام از سمت بالای پمپ رفت برای مصرف وازپائین خروجی مخزن ذخیره ومکش پمپ. چطور میشه یک لوله هم برای رفت باشه وهم برگشت. جسارتاً سئوال رو واضح ودقیق مطرح کنید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # مهدی 1399-03-17 17:53
سلام ساختمانی دارم با ارتفاع حدودا ۲۰ متر در ۵طبقه پمپ آب رو لوله کش ساختمان بعد از کانتور حدودا۵۰ سانتی متر وصل کرده ولی ۵ الا ۶ ماهه پمپ آب هی میسوزه یا حسگر اون خراب میشه اومدن اونو یکسره کردن وشبها باید برم اونو قطع کنم حالا باید چی چکارکنم بالای پشت بام هم جای نصب تانک دارم مشکل فشار آب ندارم ولی پمپ خودش قطع وصول نمیشه وفشار روی اونه چه سیستمی پیاده کنم لطفا راهنمایی کنید ممنونم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حسین فاضلی 1399-03-17 21:41
سلام دوست عزیز محل نصب وطریقه نصب ولوازمی که استفاده کرده اید هیچکدام همخوانی ندارند وشما میتوانید جهت رفع این مشکل از شرکت تقاضای متخصص کنید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
