در تکمیل مقاله تنظیم اتوماتیک پمپ آب خانگی در این مطلب قصد داریم تا در خصوص نحوه بستن سیماتوماتیک پمپ آب توضیحاتی را بیان کنیم.

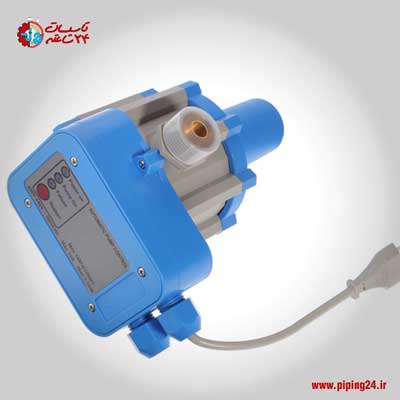

نحوه بستن سیم اتوماتیک پمپ آب 1

همانطور می دانید امروزه انواع پمپ آب خانگی به همراه کلید اتومات آن مورد استفاده قرار می گیرند تا با کمک این وسیله در کنار منبع تحت فشار پمپ آب خانگی میزان فشار پمپ آب به راحتی تنظیم شود.

لزوم استفاده از کلید اتوماتیک در پمپ آب خانگی به منظور جلوگیری از خاموش و روشن شدن دائمی پمپ آب است تا به مرور زمان این موضوع سبب وارد شدن خسارت به سیستم نشود.

بنابراین صحت کارکرد این قطعه تاثیر زیادی در روند کار پمپ آب خواهد داشت. حال در برخی موارد مانند تعمیر پمپ آبی که به صورت یکسره کار می کند، لازم است تا سیم پیچی داخلی کلید پمپ آب باز شده و دوباره بسته شود.

حتی گاهی ممکن است کلید اتومات به طور کامل دچار نقص شود و نیاز باشد تا یک عدد کلید اتوماتیک جدید به جای آن نصب شود.

لذا آشنایی با روند بستن سیم اتوماتیک پمپ آب بسیار ضروری به نظر می رسد. به همین دلیل ما در ادامه این مطلب قصد داریم نحوه انجام این کار را به همراه جزییات آن برای شما بیان کنیم.

امیدوارم مطالعه این مطلب حتی برای آن دسته افراد که آشنایی و تخصص زیادی در این امر ندارند کمک بزرگی باشد.

نحوه بستن سیم اتوماتیک پمپ آب

برای بستن سیم اتوماتیک پمپ آب لازم است تا ابتدا ابزار مورد نیاز را در کنار خود قرار دهید، از جمله این ابزار ساده عبارتند از:

  • سیم چین
  • پیچ گوشتی
  • فازمتر
  • دم باریک

بعد از آماده کردن ابزار مورد نیاز نوبت به انجام این کار می رسد. توجه داشته باشید که از توضیحاتی قرار است در ادامه ذکر کنیم می توانید به منظور اصلاح سیم پیچی کلید اتوماتیک پمپ نیز استفاده کنید.

  1. سیستم برق پمپ آب را به طور کلی قطع کنید، حتی می توانید برای امنیت بیشتر و تا زمانی که کار بستن سیم کلید اتوماتیک پمپ تمام نشده است، برق ساختمان را از محل کنتور برق قطع کنید.
  2. کاور یا درپوش کلید اتوماتیک را از محل خود باز کنید. معمولا به منظور نگه داشتن درپوش بر روی کلید اتوماتیک از چند عدد پیچ استفاده شده است که شما می توانید با کمک پیچ گوشتی متناسب با سایز پیچ ها آن ها را به راحتی باز کرده و در یک گوشه قرار دهید.

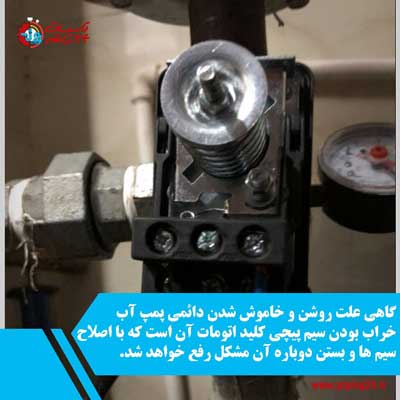

نحوه بستن سیم اتوماتیک پمپ آب 2

  1. بعد از برداشتن درپوش کلید اتوماتیک پمپ آب شما می توانید چهار عدد سیم تعبیه شده بر روی کلید را ملاحظه کنید که هر کدام از آن ها در زیر یک عدد پیچ محکم شده اند.

حال با کمک پیچ گوشتی پیچ های نگهدارنده سیم ها را یکی یکی شل کنید تا سیم ها از زیر پیچ ها خارج شوند.

فقط به خاطر داشته باشید که نیازی نیست پیچ ها به طور کامل باز شوند. پیچ های داخلی با حروف T1،T2،L1 و L2 مشخص شده اند.

  1. همانطور که گفتیم چهار عدد سیم به رنگ های سفید و مشکی در داخل جعبه کلید اتوماتیک قرار دارد که از این تعداد دو عدد از آن ها سیم برق کلید اتوماتیک و دو سیم دیگر متعلق به موتور پمپ هستند.

حال با کمک فازمتر یا ولت سنج سر سیم ها را تست کنید تا مطمئن شوید که هیچ برقی در داخل آن ها نباشد.

  1. بعد از کسب اطمینان در نبود هیچ برقی در سیم ها با کمک سیم چین به مقدار دو سانت از پوشش پلاستیکی خارج سیم ها که در واقع عایق سیم ها می باشند را از آن ها جدا کنید.
  2. با استفاده از دم باریک سر سیم هایی که لخت کردید را مقداری خم کنید. در این صورت سیم ها به راحتی در زیر پیچ ها قرار خواهند گرفت.
  3. پیچ های موجود بر روی کلید اتوماتیک را با استفاده از پیچ گوشتی شل کنید. توجه داشته باشید که پیچ های موجود بر روی کلید اتوماتیک در دو قسمت قرار گرفته اند که هر طرف مانند یک کلید جداگانه عمل می کند.

به بیانی دیگر ترکیب هر دو قسمت مانند کلید دو زمانه عمل می کند که سبب باز و بسته شدن سیستم برای فشار آب است و زمانی که فشار پمپ آب کم می شود، هر دو کلید متصل شده و سبب روشن شدن پمپ می شوند.

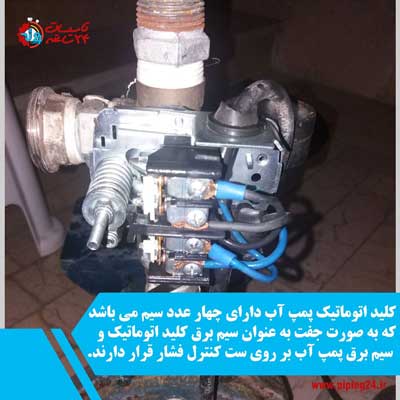

نحوه بستن سیم اتوماتیک پمپ آب 3

  1. حال نحوه بستن سیم کلید اتوماتیک پمپ آب این است که در هر قسمت یک عدد سیم برق کلید اتوماتیک و یک عدد سیم برق پمپ را در کنار یکدیگر و در زیر پیچ مخصوص نگهدارنده خود متصل می کنیم.

دو عدد سیم باقی مانده که یکی سیم برق پمپ و دیگری سیم برق کلید اتوماتیک است. حال آن ها را مانند سیم های قبلی و در زیر پیچ های نگهدارنده خود قرار داده و با کمک پیچ گوشتی سیم ها را به طور کامل سفت می کنیم.

  1. در انتها درپوش یا کاور کلید اتوماتیک را در جای خود قرار داده و با استفاده از پیچ گوشتی پیچ های آن را سفت می کنیم. سپس برق دستگاه را روشن کرده و منتظر می مانیم تا کلید عمل کند.

از آن جا که بعد از خاموش کردن پمپ میزان فشار در آن کاهش پیدا کرده است، بعد از روشن کردن دوباره دستگاه باید صدای جریان آب در داخل سیستم را بشنوید.

تا زمانی که میزان فشار در پمپ به اندازه تعیین شده رسیده و پمپ دوباره خاموش شود.

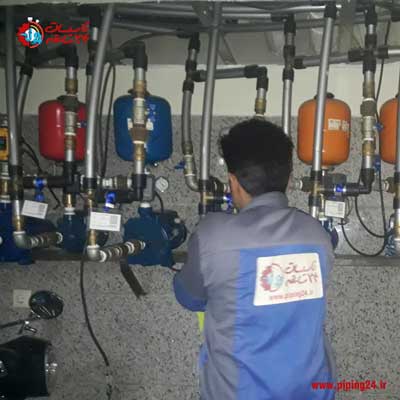

نحوه بستن سیم اتوماتیک پمپ آب 4

در مطلب سعی کردیم تا نحوه بستن سیم اتوماتیک پمپ آب را به ساده ترین شکل ممکن آن توضیح دهیم تا شما نیز بتوانید این کار را به تنهایی انجام دهید.

حال چنانچه باز هم به منظور سرویس و تعمیر پمپ آب خانگی خود نیاز به کمک و استفاده از خدمات ما در گروه تاسیسات 24 ساعته را داشتید، می همین الان برای ثبت سفارش با همکاران ما تماس گرفته و از تخصص آن ها بهره مند شوید.



منابع انگلیسی:

منبع 1  منبع 2  منبع 3

اشتراک گذاری:

اینجا جواب میگیری اگر سوال فنی بپرسی

تصویر امنیتی

دیدگاه‌ها

آموزنده بود +2 # ABBAS 1398-09-02 14:37
با سلام
میخوام سوییچ اتوماتیک مکانیکی وصل کنم روی پمپ آب مخزن دار روی سوییچ جای سیم کشی رو نمیدونم به ترتیب نوشته شده LINE LOAD LINE LOAD توی کدوم یکی باید سیم برق مستقیم باشه و کدوم یکی به پمپ وصل می شود لطفا سریعا پاسخ بدین خیلی خیلی ممنون میشم
صادقی بندرعباس
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +15 # اردبیلیAlijeddi 1398-09-15 01:58
سلام برادر دوسیم ازداخل اتومات اومده دوسیمم ازپمپ دوسیم پمپ به اتومات ودوسیم اتومات به برق
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +5 # محمد 1398-10-10 11:15
سلام ازداخل جعبه تقسیم پمپ 3تاسیم آمده آیا یکی ارت می باشد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # مجید 1398-10-10 11:17
دوست عزیز سلام
درب تخته کلمب را باز کنید نقشه برق پشت ان رسم شده
احتمال زیاد ارت است
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # رضا 1398-12-18 18:41
سلام.خسته نباشید یه سوال داشتم ساختمان ما۵طبقه ۱۰ واحدی پمپ ۱.۵ جتی بایه منبع تحت فشار ۳۰ لیتری داشتیم عوضش کردیم ۱۰۰لیتری انداختیم با اتومات pm12الان اب نمیاد تو منبع که پربشه مشکل از کجاس پمپ یکسره داره کار میکنه ممنون میشم اگه زود جواب بدین
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # مجید 1398-12-19 08:31
دوست عزیز سلام اتومات تنظیمه منبع باد داره تیوب منبع سوراخ نیست پمپ را هوا گیری کردید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # مهدی 1398-12-19 15:21
سلام پروانه پمپ و عوض کردم دور موتور برعکس شده چطور درستش کنم؟ممنون
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-12-19 21:01
سلام کاربر گرامی لطفا بگید پمپ آب با برق 3فار کار میکند؟ اگر 3فار میباشد جای یکی از سیم ها(فاز) را جبجا کنید تا مشکل رفع شود.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # نظری 1399-01-20 13:00
سلام و خسته نباشید
پمپ خانگی ۵/. اسب دارم که مدتی در انباری بوده و خازن و سیم های داخل جعبه آن بهم خورده
میخواستم خواهش کنم راهنمایی بفرمایید که نحوه بستن خازن به کدام سیم ها باید انجام بشه چون سه سیم خروجی از داخل موتور آمده داخل جعبه و دو سیم فاز و نول هم از طرف دوشاخه برق آمده داخل جعبه
لطفا" با نقشه توضیح دهید
ممنونم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # اردبیلیAlijeddi 1399-01-23 12:58
باسلام کاربرگرامی،یک سیم فاز ونول که ازموتور میادبه اتومات ودوتا سیم اتومات هم به دوشاخه برق خواهد خوردواون یک سیم همون بدنه میباشدراه حل آسان درصورت نقشه وتوضیحات درمقاله های ما سیرچ کنید توضیحات وفیلم آموزش رایگان که مدیران ومتخصصان زحمت کشیده وتوضیح دادن بازم سوالی بود درخدمتیم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +4 # mohamad javad 1399-01-23 13:57
سلام کاربر گرامی سه تا مهره بر روی تخته موتور میباشد که دوتا از آن مهره ها برای سیمهای فاز و نولی که از برق آمده است میباشد و یعنی آن دو تا مهره ای که در یک خط قرار دارند رو میگم و یک مهره ب صورت تکی در طرف دیگه قرار دارد یکی از سیم های خازن به همان مهره تکی وصل میشود و سیم دیگه خازن به مهره ای که بغل همان مهره تکی که سیم قبلی خازن رو وصل کردید وصل میشود فقط دقت کنید فاز و نول رو مستقیم به خازن وصل نکنید که خازن میترکه خازن دقیقا مثل کلید برق وصل میشود اگر فاز و نول بهش وصل بشه اتصالی میکنه تنها سختی کار شما تشخیص دادن مهره ها میباشد اگر خودتون پشت پمپ قرار بدید و در آنجا بنشینید یعنی جایی که پروانه پشتی پمپ قرار دارد مهره ها به این صورت میباشد که دو مهره دست چپ برای فاز و نول ورودی برق میباشد و مهره ای که در سمت دست راست به صورت تکی میباشد برای یکی از سیم های خازن میباشد و سیم دیگه خازن به مهره بالایی که برای برق ورودی میباشد وصل میشود.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # شاپور 1399-02-03 12:33
سلام
در پمپ های خانگی شیر یک طرفه باید در ورودی پمپ باشد یا خروجی؟ و یا هر دو؟

ممنون
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # مجید 1399-02-08 14:12
دوست عزیز سلام در هر دو حالت کار میشود
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # رضا نوایی 1399-02-21 22:45
دلیل یکسره کار کردن پمپ آب
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # حسین فاضلی 1399-02-22 21:11
سلام علت از خرابی شیر یکطرفه ویا باد نداشتن مخزن روی پمپ خرابی اتومات پمپ یکی دیگه از علتهاست
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # سیدسعیدتوانگری 1399-02-29 02:50
با سلام ، لطفا ترتیب اتصال سیم برق (فاز و نول) را به اتومات SQUARE D و سیم های برق به پمپ آب (فاز و نول) را اعلام بفرمائید . با تشکر
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حسین فاضلی 1399-02-29 11:14
سلام ۴پایه داخل قاب اتومات هست هر کدام با رنگهای سفید ومشکی سمت راست پایه ورود به پمپ وسمت چپ ورودی به اتومات مشکی نول سفید فاز در هردو طرف
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # علی 1399-03-10 15:22
اتوماتیک اگر فاصله زیادی با شیر آب داشته باشد و خطا دهد چکار باید کرد
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
