استفاده از شیر تخلیه و یا شیر هوا به منظور تخلیه هوای وارد شده به سیستم لوله‌کشی امری بسیار مهم می‌باشد. این شیرهای تخلیه انواع مختلفی دارند و در انواع لوله‌کشی اعم از لوله‌کشی آب و لوله‌کشی فاضلاب مورد استفاده قرار می‌گیرند ولی عمدتا شیر تخلیه هوا را در تاسیسات موتورخانه‌ای و لوله‌کشی‌های با قطر زیاد شاهد هستیم.

به منظور طراحی و تعبیه شیر تخلیه هوا در مسیر لوله‌کشی باید ابتدا بدانیم که عوامل تولید هوا در سیستم لوله‌کشی چه مواردی هستند.

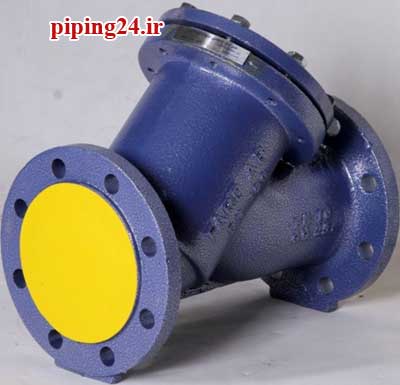

نصب شیر تخلیه 1

شیر تخلیه هوا تک روزنه

عوامل تولید هوا در لوله‌کشی

در نقاطی از لوله‌کشی که فشار داخلی نزدیک به فشار اتمسفر باشد هوا تشکیل می‌‌شود و به درون لوله‌ها وارد می‌شود. این عوامل متفاوت هستند ولی عمده‌ترین آنها عبارتند از:

  • مرحله لوله‌کشی و یا فاز اجرای لوله‌ها
  • وقتی سطح مایع پایین‌تر از نازل ورودی پمپ باشد
  • تولید هوا به دلیل گردابه ایجاد شده توسط پمپ
  • جذب هوا از حوضچه‌ها و یا چاه و آبگیری در زمانی که به دلیل خراب شدن واشر آب‌بندی پمپ به همراه آب وارد سیستم می‌شوند.
  • هوای محلول در آب که عمدتا در آب‌های سد و حوض‌ها وجود دارد
  • عدم تخلیه و یا تخلیه بد هوا در زمان آب‌گیری لوله

نصب شیر تخلیه 2

شیر تخلیه هوا

چگونگی طراحی شیر تخلیه هوا در سیستم لوله‌کشی

برای لوله‌کشی از هر نوعی که باشد باید یک سیستم دندانه‌ای طراحی شود به این منظور که نقاط پایین و بالا برای لوله به خوبی دیده شده باشد . وجود چنین ساختاری باعث خواهد شد تا هوا در سطح مایع پراکنده نشود و در طول مسیر خود در ارتفاعات طراحی شده تجمع کند.

در نتیجه به راحتی می‌توان استنباط کرد که بهترین مکان برای تعبیه شیر تخلیه هوا نقاط دارای ارتفاع در مناطق مختلف هستند، چراکه در این مناطق هوا تجمع می‌کند و بسته به نوع اتوماتیک و یا دستی بودن شیر تخلیه هوا به راحتی می‌تواند لوله هوای موجود در مسیر را تخلیه کند.

تخلیه به موقع هوا توسط شیرهای تخلیه باعث می‌شود که توده‌های هوا در نواحی پرشیب تشکیل نشوند و اختلال در جریان آب و یا تخلیه آب ایجاد نکنند.

به هیچ عنوان نباید در هنگام لوله‌کشی برنامه و یا طرح لوله‌کشی به صورتی باشد که سیستم لوله‌کشی خطی شود. وقتی این نوع نقشه پیاده سازی شود در واقع به هوا اجاره تجمع و تمرکز در یک نقطه را نداده‌ایم.

وقتی هوا بصورت متمرکز در جایی انباشته نشوند نمی‌توانیم به راحتی مکانی مناسب برای تعبیه شیر تخلیه در نظر بگیریم. وقتی هوا تخلیه نشود این هوا بصورت غیر متمرکز و غیر قابل کنترل در لوله‌ها جابه‌جا می‌شود و در صورت پیدا کردن محلی مانند نشست لوله در یک منطقه باعث فشار زیادب ه لوله و احتمال ترکیدگی در آن ناحیه می‌شود

نصب شیر تخلیه 3

نحوه عملکرد شیر تخلیه هوا

طراح لوله‌کشی باید نقشه‌ای را طراحی کند که از طرفی به تجمع هوا در نقاط مشخصی کمک کرده باشد و از طرفی هم به تخلیه این هوا بصورت مناسب توسط شیر تخلیه هوا کمک کند.

وظایف شیر تخلیه هوا در سیستم لوله‌کشی

در یک سیستم دقیق و حساب شده شیر تخلیه هوا حتما به منظور انجام وظایف زیر تعبیه می‌شود:

  • تخلیه هوای زیاد لوله‌ها از راه روزنه‌ اصلی
  • ورود هوا به درون لوله در شرایط مورد نیاز از طریق روزنه اصلی
  • تخلیه فشار هوای هوای تحت فشار لوله‌ها

برای طراحی شیر تخلیه هوا به دو صورت لوله‌کشی انجام می‌شود:

  • لوله‌ها بصورت خطوط نزولی و با شیب ملایم رو به افزایش طراحی می‌شوند
  • لوله‌ها بصورت صعودی و یا شیب ملایم رو به کاهش طراحی می‌شوند.

نصب شیر تخلیه 4

نحوه لوله‌کشی صعودی و نزولی برای تعبیه شیر تخلیه هوا

اگر خطوط لوله‌کشی بصورت صعودی باشند و طول آنها زیاد باشد باید یک شیر تخلیه هوا در نوک مسیر در نظر گرفته شود. همچنین در هر 600 متر لوله‌کشی باید یک شیر تخلیه تعبیه شود تا جریان خروجی هوا از جریان داخلی در امتداد لوله را در حین پر کردن و یا تخلیه هوا انجام دهد.

البته برای خطوط لوله‌کشی نزولی هم باید درست به همین روش عمل شود.

نصب شیر تخلیه 5

تعبیه شیر هوا در خطوط صعودی بلند

تخلیه هوا توسط شیر تخلیه در لوله‌کشی افقی طویل

در کل باید لوله‌کشی با شیب ملایمی هدایت جریان را انجام دهد. این شیب باید به شکلی باشد که به حرکت هوا در مسیر لوله کمک کند و این هوا را به نقاط مرتفع انتقال دهد. هر چند در لوله‌کشی باید تا جایی که می‌شود از لوله‌کشی افقی بخصوص اگر طولانی باشد اجتناب شود ولی اگر در هر صورت مجبور به انجام این نوع لوله‌کشی بودیم باید در فواصل 600 متری باز هم شیر تخلیه هوا تعبیه شود. در ضمن باید ابعاد شیر تخلیه هوا را درست متناسب با عملیات هدایت پر شدن شیر تعیین کنیم.

نصب شیر تخلیه 6

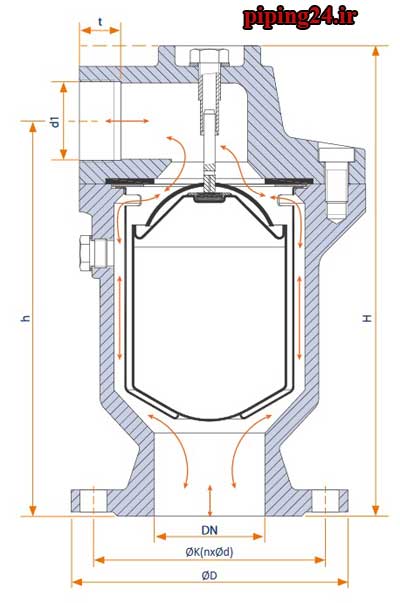

شیر تخلیه هوا تک محفظه دو روزنه

نکات مهم برای نصب شیر تخلیه هوا

  • نصب شیرهای هوا باید کاملا بصورت عمودی بر روی خطوط لوله انجام شود
  • در زیر هر شیر تخلیه هوا باید الزاما یک عدد شیر کشویی هم نصب شود.
  • توصیه می‌شود در بین شیر کشویی و شیر تخلیه هوا یک عدد صافی کار شود تا به عملکرد بهتر شیرهای هوا کمک کند.
  • در هر سال دو بار باید بازرسی داخلی شیرهای هوا انجام شود تا چنانچه نیاز باشد سطوح شناورها و سطح لاستیکی آب‌بند و همچنین روزنه‌های سوپاپ تمیز شوند.

انواع شیر تخلیه هوا

شیرهای هوا بر چند نوع هستند:

  • شیر هوای اتوماتیک تک محفظه و دو محفظه بصورت تک روزنه و دو روزنه
  • شیر هوا تک محفظه دو روزنه
  • شیر هوا دو محفظه دو روزنه یا دوبل

نصب شیر تخلیه 7

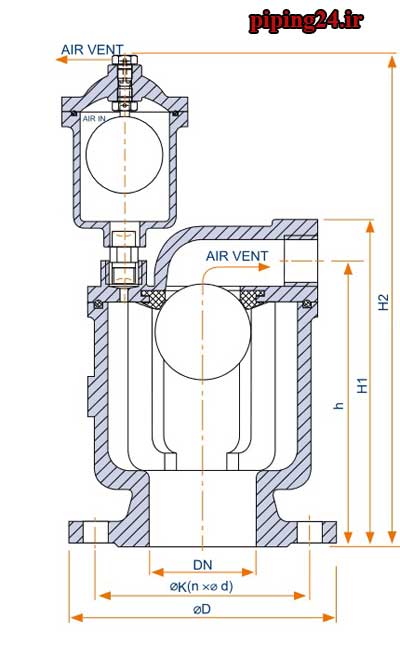

شیر هوا دو محفظه دو روزنه یا دوبل

  • شیر هوا تک روزنه اریفیس بزرگ
  • شیر هوا تک روزنه اریفیس کوچک

نصب شیر تخلیه 8

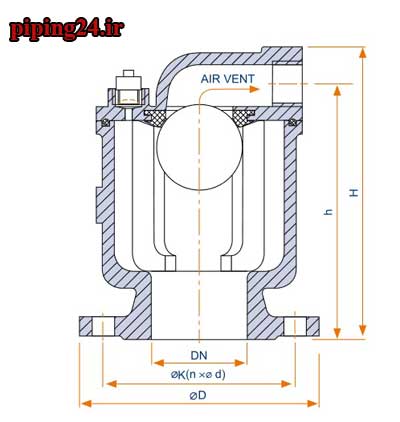

شیر هوای اریفیس

  • شیر هوای اتوماتیک فاضلابی

نصب شیر تخلیه 9

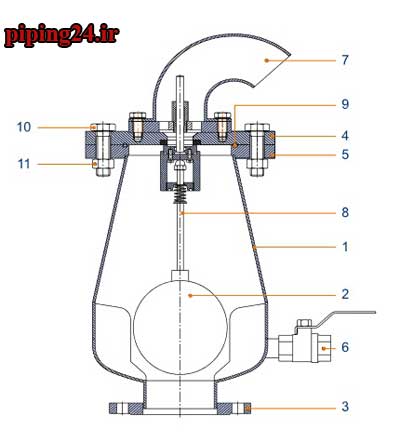

شیر هوای اتوماتیک فاضلابی

  • شیر هوای دیسکی خلاء شکن
  • شیر هوای دیسکی

نصب شیر تخلیه 10

شیر هوای دیسکی

به منظور نصب و راه‌اندازی شیرهای تخلیه هوا باید تیمی متخصص و حرفه‌ای کار نقشه کشی و طراحی لوله‌ها را انجام دهند.

کارشناسان ما در گروه تاسیسات 24 ساعته به توجه به اینکه در همه تهران مستقر هستند همواره و بصورت شبانه روزی آماده ارائه خدمات و مشاوره لازم به همشهریان عزیز هستند.
