آیا می دانید مبدل حرارای صفحه ای چیست؟

آیا از مزایای مبدل حرارتی صفحه ای خبر دارید؟

آیا انواع مبدل حرارتی صفحه ای را می شناسید؟

اگر این مطلب را تا انتها دنبال کنید به شما قول می دهیم که به جواب تمام سوالات فوق خواهید رسید. چون ما در این مطلب ضمن معرفی مبدل حرارتی صفحه ای، به بررسی مزایا و نحوه کار آن می پردازیم.

در ادامه شما را با انواع مبدل حرارتی صفحه ای موتورخانه آشنا کرده و در انتها نکات مهمی را در خصوص نصب و راه اندازی این نوع مبدل با شما به اشتراک می گذاریم. پس با ما همراه باشید.



مبدل حرارتي صفحه اي موتورخانه چیست؟

مبدل حرارتی صفحه ای چیست 1

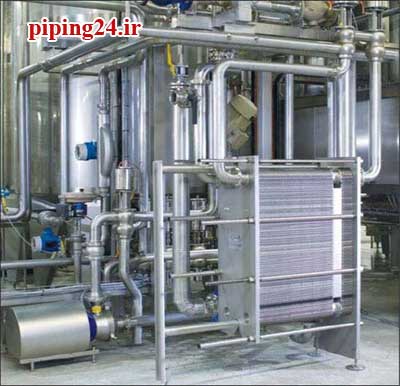

شکل 1 مبدل حرارتی صفحه ای در کنار سایر اجزای تاسیسات مکانیکی ساختمان

مبدل هاي حرارتي صفحه اي نوعی آبگرمكن غيرمستقيم و فوري محسوب می شوند و بهترین مبدل برای گرمایش از کف به شمار می روند.

اين دستگاه، با بهره گیری از تعداد زيادي صفحات نازک فلزي که با فاصله ای اندك (بین 3 الی 5 ميلي متر) کنار هم قرار گرفته اند، باعث برقراری تبادل حرارتی بالا مابين آب داغ يا بخار ديگ موتورخانه و آب سرد مي شود.

ساختار این مبدل های حرارتی به نحوی است که امکان باز نمودن صفحات جهت بازرسی و نظافت آنها را فراهم می آورد.

هر صفحه یک واشر دارد، که آب بندی صفحه و همچنین تامین شبکه انتقال سیال در مجموعه ­­ی صفحات را به عهده دارد.

در تکیل توضیحات داده شده در خصوص مبدل صفحه ای از شما دعوت می کنیم به توضیحات آقای مهندس اسماعیلی در کلیپ زیر گوش دهید.

ایشان مبدل صفحه ای موتورخانه را به شما معرفی کرده و سپس به بررسی نوع کارکرد مبدل صفحه ای و بیان تفاوت بین آن و مبدل دوجداره و کویل دار می پردازد.



اجزای اصلی مبدل های حرارتی صفحه ای

مبدل حرارتی صفحه ای چیست 2

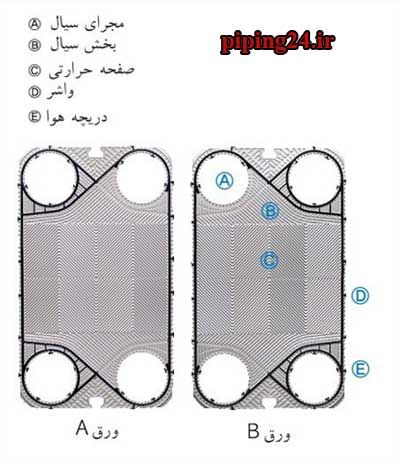

شکل 2 اجزای مبدل حرارتی صفحه ای موتورخانه

  • دسته صفحات:

دسته صفحات مبدل متشکل از تعدادی صفحات حرارتی بر اساس سطح مورد نیاز انتقال حرارتی است.

  • واشرهای روی صفحات:

واشرهای روی صفحات به طور مطمئن آب بندی مجاری سیال از یکدیگر را انجام می دهند. همچنین، جهت جریان داخل مبدل از طریق واشر تعیین می شود.

  • فریم مبدل:

فریم مبدل دسته صفحات را احاطه می کند. این دسته صفحات توسط پیچ هایی به یکدیگر محکم وصل می شوند.

  • سایر اتصالات:

معمولاً روی فریم ثابت مبدل حرارتی، اتصالاتی جهت ورود و خروج سیالات لحاظ می شود. چنانچه جریان چندپاسی باشد، قرارگیری اتصالات باید هم بر روی فریم ثابت و هم فریم متحرک باشد.

  • دریچه هوا

 برای آشنایی با سایر تجهیزات موتورخانه روی لینک اجزای موتورخانه ساختمان - بخش اول و اجزای موتورخانه ساختمان - بخش دوم بزنید.



نحوه کار مبدل حرارتی صفحه ای

شیوه کاری اين نوع مبدل ها به اين صورت است كه آب سرد و گرم به حالت يك لايه نازك از دو سوی مخالف به شکل جريان ناهمسو وارد مبدل حرارتی صفحه ای شده و با حرکت یکی در میان خود بين صفحات فلزي باعث تبادل گرما و گرم شدن فوری آب مصرفي می شوند.

شیوه نصب این مبدل ها، از طریق لینک نحوه نصب مبدل حرارتی در دسترس شما عزیزان است.

برای آشنایی بیشتر با چگونگی کارکرد مبدل های حرارتی صفحه ای، به مقاله نحوه کار مبدل حرارتی مراجعه نمایید.



انواع مبدل های حرارتی صفحه ای

مبدل هاي حرارتی صفحه اي در دو نوع زیر تولید می شوند:

  • زردجوش (brazed): تولید شده براي اندازه هاي كوچكتر

مبدل حرارتی صفحه ای چیست 3

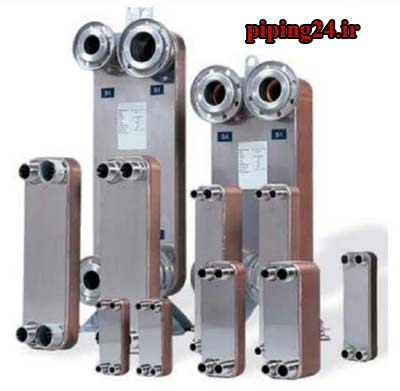

شکل 3 انواع مبدل های حرارتی صفحه ای زرد جوش موتورخانه

  • واشردار (Gasket): تولید شده براي اندازه هاي بزرگتر

مبدل حرارتی صفحه ای چیست 4

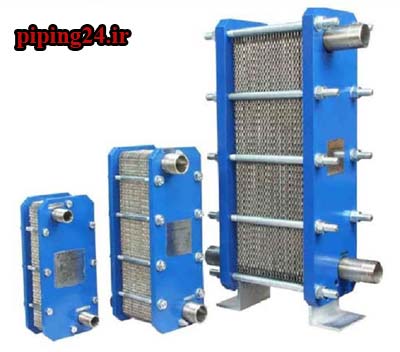

شکل 4 انواع مبدل های حرارتی صفحه ای واشردار موتورخانه

گفتنی است که نوع واشردار به دليل برخورداری از امكان بازشدن صفحات، مزيت بيشتري دارد.



ویژگی های مبدل حرارتی صفحه ای موتورخانه

شيارها، فرم هاي چين خوردگي و فرورفتگي دندانه اره اي که در صفحات اين مبدل حرارتی مشاهده می شود، مزیت های زیر را به همراه دارند:

  • شکل گیری و دوام جريان گردابي (توربولانت) در جريان آب
  • افزایش ضريب انتقال حرارتی
  • بالارفتن راندمان
  • افت فشار شديد
  • برش موضعي بالا
  • كم شدن رسوب گذاري

به بیانی دیگر با استفاده از مبدل حرارتی صفحه ای حتي براي جريان هايی با نرخ پایين مي توان به سطوح بالايي از جريان گردابي و تبادل حرارتی دست یافت.

نازك بودن صفحات باعث تماس بيش تر حجم آب با صفحات می شود، كه اين به نوبه خود سبب تبادل حرارتی بهتر و افزايش بازدهی می شود.

تا جایی که دماي آب گرم كننده می تواند تا حد یک درجه سانتی گراد به دمای آب گرم شونده نزدیک شود.

این درحالي است كه اين عدد در منابع كويلی و منبع دوجداره آب گرم، در بهترين حالت به 5 درجه سانتی گراد مي رسد.

برای آشنایی بیشتر با منابع کویلی و دو جداره، پیشنهاد می کنیم به مقالات منبع دوجداره آب گرم و منبع کویلی آب گرم مراجعه فرمایید.

ضريب انتقال حرارت كلي مبدل های حرارتی صفحه ای موتورخانه براي كاربرد آب به آب 5000 وات بر متر مربع به ازای هر درجه سانتی گراد است.

درحالي كه مقدار اين ضريب براي منابع كويل دار ایستاده یا قائم 1250 و براي منابع دوجداره 500 گزارش شده است.

به عبارت ديگر، با بهره گیری از مبدل هاي حرارتي صفحه اي به جاي منابع دوجداره و یا كويل دار، مي توان حداقل تا 30 درصد در مصرف سوخت موتورخانه صرفه جويي کرد.

همچنين به علت برخورداری از ضريب انتقال حرارتی بالا، اختلاف دماي دو سيال (آب گرم شونده و گرم كننده) بسيار ناچیز است و احتمال تشكيل رسوب بسیار کاهش می یابد.

مبدل حرارتی صفحه ای چیست 5

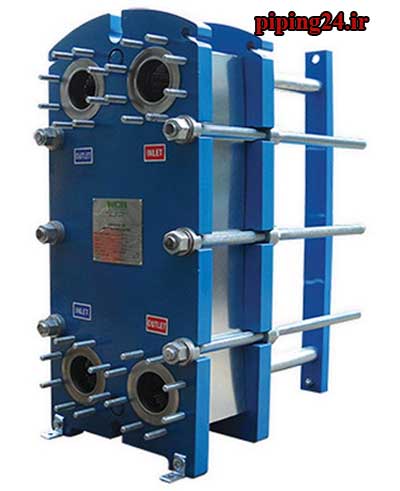

شکل 5 نمایی از یک مبدل حرارتی صفحه ای سیستم گرمایشی

مزيت مبدل حرارتی صفحه ای نسبت به مبدل هاي حرارتي سنتي، در اختیار داشتن سطح حرارتی بسيار بيش تر آب گرم كننده و آب گرم شونده است، به این دلیل که روي صفحات پخش مي شوند.

به همین خاطر، انتقال حرارت بسیار راحت تر شده و سرعت تغيير دما بسیار افزایش می یابد.

مبدل هاي حرارتی صفحه اي رسوب کمتری نسبت به منابع كويل دار و دوجداره ایجاد می کنند، زيرا بدلیل وجود جريان پرتلاطم و گردابي آب، ذرات جامد در حالت معلق نگه داشته می شوند.

از طرف ديگر اساساً فضاي مرده اي در اين مبدل ها وجود ندارد و به همین جهت، روي سطح صفحات مبدل، حفره و جايي که پتانسیل ته نشين شدن رسوب را داشته باشد، دیده نمی شود.



مزایای مبدل حرارتی صفحه ای موتورخانه

در مجموع، برخي از مزاياي ويژه مبدل حرارتي صفحه اي موتورخانه به صورت خلاصه عنوان می شود:

  • انتقال حرارت مناسب تر و بازدهي بیشتر نسبت به ساير مبدل های موجود
  • قابليت تغيير دادن سطح تبادل حرارتی
  • جایگیری و اشغال فضای بسيار كمتر در مقايسه با انواع سيستم هاي گرمايشی سنتي
  • برخورداری از وزن بسيار كمتر در قیاس با سيستم هاي گرمايش سنتي
  • کم بودن حجم مایع ذخیره شده در داخل مبدل به علت فاصله كم مابين صفحات
  • کمتر بودن زمان ركود آب در مدار (زمان ماند)
  • كم شدن ضريب رسوب پذيري به خاطر وجود شيارها و چين خوردگي و فرورفتگي هاي در هندسه صفحات و کمک به گردابي شدن جريان
  • مقاومت و دوام بيشتر در برابر خوردگي و پوسيدگي به علت بهره مندی از صفحات با جنس فولاد ضدزنگ
  • نصب سريع تر و آسان تر همراه با هزينه راه اندازي كمتر
  • تعمير، نگهداري، تميزكاري و سرویس آسان آن

 اگر می خواهید بدانید مبدل صفحه ای دیگر چه مزایایی داشته و استفاده از این نوع مبدل بهتر است یا مبدل دوجداره یا مبدل کویل دار پیشنهاد می کنیم به صحبت های مهندس اسماعیلی در کلیپ زیر گوش دهید.



نکات مهم در خصوص نصب و به کارگیری مبدل حرارتی صفحه ای

به دليل سختي بالا و ناصاف بودن آب شهري و همچنین فاصله بسيار اندك صفحات مبدل با يكديگر، توصیه می شود که از سختي گير مناسب در سيستم استفاده شود.

در غیر این صورت، احتمالاً پس از مدت كوتاهي به دليل رسوب املاح آب بعد از گرم شدن، صفحات مبدل دچار گرفتگي شده و نياز به جرم گيري مرتب پيدا مي كند.

این مشکل خود باعث افزایش هزينه تعمير و نگهداري مبدل و موتورخانه مي شود.

به عبارت دیگر، براي تداوم عملکرد مناسب مبدل هاي حرارتي صفحه اي موتورخانه، نصب سختي گير مناسب در مدار لوله کشی و در ورودی آب سرد الزامي به نظر می آید.

برای آشنایی با سختی گیرهای بکار رفته در سیستم تاسیسات مکانیکی ساختمان، توصیه می کنیم به مقاله نحوه نصب سختی گیر موتورخانه (ضد رسوب) مراجعه فرمایید.

در هنگام انتخاب مبدل حرارتی صفحه ای مورد نیاز موتورخانه موارد زیر را مد نظر داشته باشید:

  • انتخاب نوع مبدل حرارتی
  • محاسبه و تعیین ظرفیت و سطح حرارتی
  • ابعاد، جنس و فشارکاری آن
  • میزان افت فشار آب عبوری از درون صفحات مبدل حرارتی برای محاسبه هد پمپ سیرکولاتور و یا فشار استاتیکی فن هوادهی

مبدل حرارتی صفحه ای چیست 6

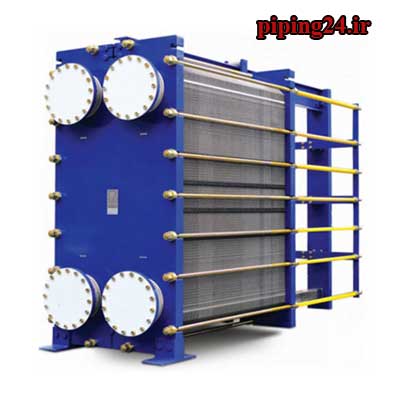

شکل 6 نمایی از یک مبدل حرارتی صفحه ای سیستم گرمایشی



جمع بندی

مبدل حرارتی صفحه ای به دلیل مزایای بیشماری که دارد، از جمله تجهیزاتی است که استفاده از آن در تمام موتورخانه ها توصیه می شود.

خلاصه ای از مهمترین نکاتی که در این مطلب گفتیم، به قرار زیر است:

  • مبدل حرارتی صفحه ای به نوعی آبگرمکن غیر فوری به حساب می آید.
  • مبدل های حرارتی صفحه ای در دو نوع زردجوش و واشردار تولید می شوند.
  • در مبدل های حرارتی صفحه ای آب سرد و گرم از دو طرف غیر هم سو حرکت کرده و صفحات فلزی بین آن ها آب را گرم می کند.
  • راندمان حرارتی بالا، رسوب گذاری کم و ظریب انتقال حرارتی بالا از جمله ویژگی های مبدل های حرارتی صفحه ای هستند.

حال که شما را با مبدل صفحه ای آشنا کردیم، بد نیست یکی از بهترین مجموعه های تاسیساتی را نیز به منظور نصب و راه اندازی این نوع مبدل به شما معرفی کنیم.

گروه تاسیسات 24 ساعته با سابقه طولانی در راه اندازی و تعمیرات موتورخانه می تواند گزینه بسیار مناسبی برای نصب و تعمیر مبدل حرارتی صفحه ای موتورخانه باشد.

یکی از مهمترین ویژگی های این گروه تاسیساتی در ارائه خدمات همراه با گارانتی است. در این صورت مشتری دیگر هیچ نگرانی بابت کیفیت خدمات دریافتی خود از این مجموعه نخواهد داشت.
