تعمیر برد کولر گازی در بسیاری از موارد ممکن نیست. برد کنترل که درون قسمت داخلی کولر گازی فرار میگیرد، محل کنترل بسیاری از فعالیت های کولر است.

این قطعه وظایفی از جمله خاموش و روشن کردن موتور، کمپرسور، فن داخلی، فن بیرونی و تغییر حالت سرمایش/گرمایش کولر گازی را بر عهده دارد.

در این مطلب به شرح چگونگی تعمیر برد کولر گازی در صورت امکان و تعویض آن در صورت ممکن نبودن تعمیر میپردازیم.

  • خارج کردن برد به منظور تعویض و یا تعمیر برد کولر گازی

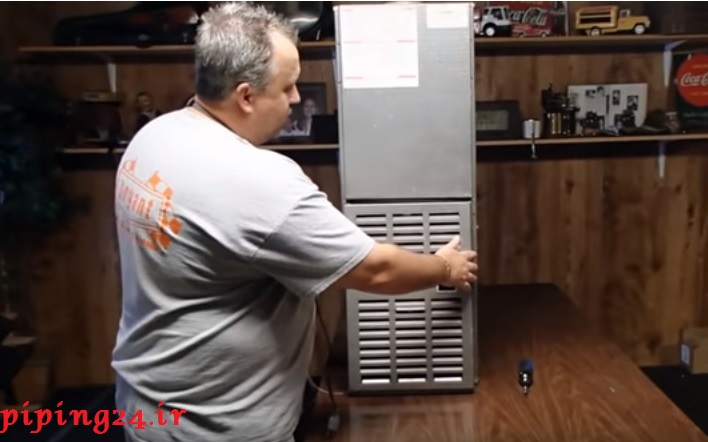

ابتدا بدنه بخش داخلی (furance) کولر گازی را باز میکنیم.

تعمیر برد کولر گازی 1

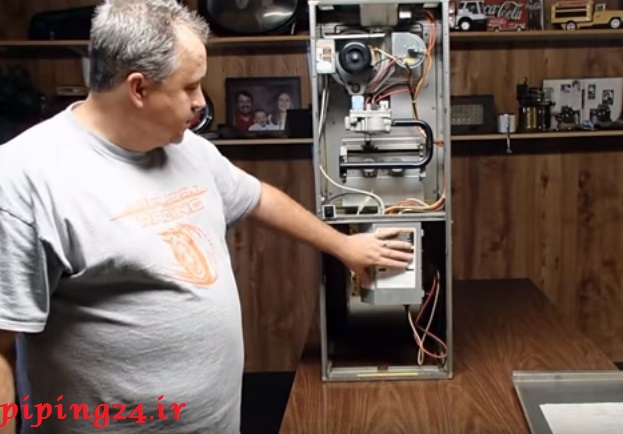

پس از باز کردن بدنه، با دریچه ای که از برد کنترل در برابر گرد و غبار محافظت میکند رو به رو میشویم.

پیچ های این دریچه را با پیچ گوشتی باز میکنیم تا به برد کنترل و سیم های متصل به آن برسیم.

تعمیر برد کولر گازی 2

در این مرحله، قبل از جدا کردن هر کدام از سیم ها، از وضعیت اتصال سیم ها عکس بگیرید چون به خاطر سپردن محل اتصال همه سیم ها دشوار است و مدل های کولرهای گازی مختلف نیز در این مورد تفاوت هایی دارند.

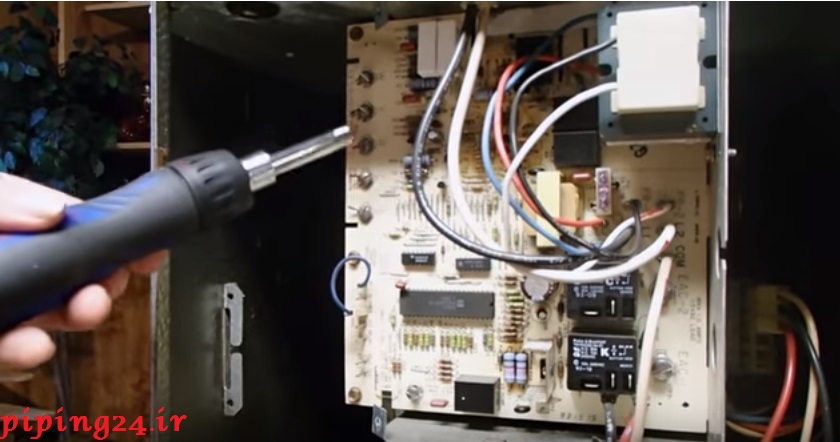

در کنار برد کنترل، پنج کانکتر میبینید که با حروف G، C، R،  Yو W مشخص شده اند

. این کانکترها از قسمت های اصلی برد کنترل محسوب میشوند. آن ها را با پیچ گوشتی مناسب باز کنید.

تعمیر برد کولر گازی 3

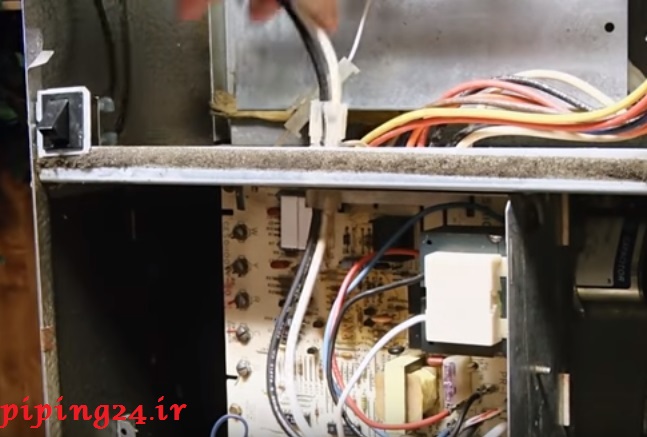

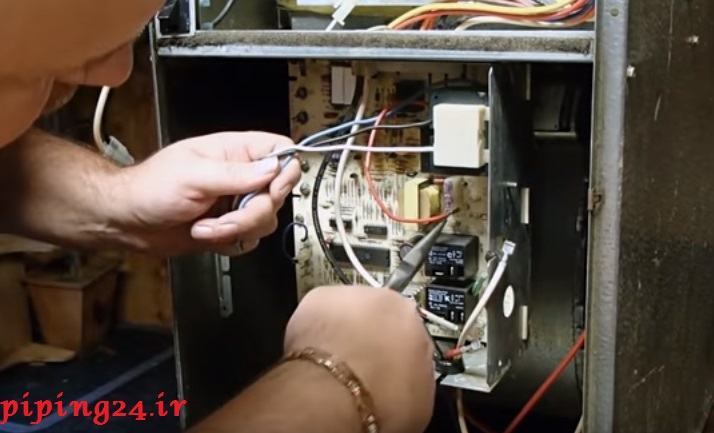

سیم های متصل به برد کنترل را با دم باریک از آن جدا کنید. سوکت سیم های پاور که در تصویر سیاه و سفید هستند را از برد جدا کنید.

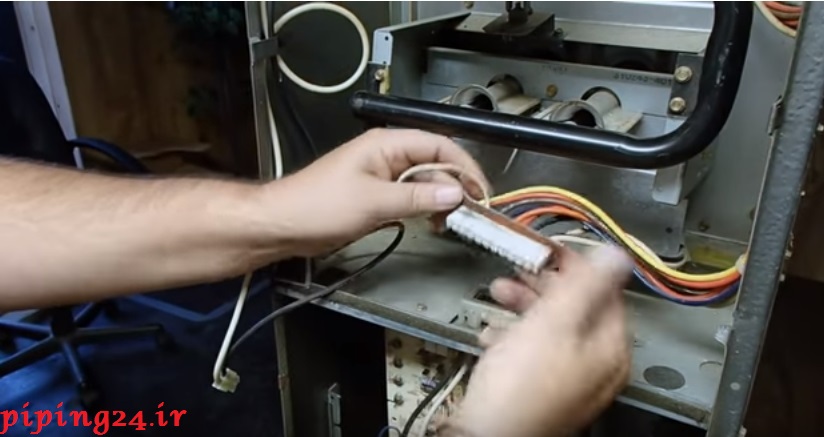

سوکت سیم های رنگی که به بالای برد متصل شده اند را نیز از آن بیرون بکشید.

تعمیر برد کولر گازی 4

تعمیر برد کولر گازی 5

تعمیر برد کولر گازی 6

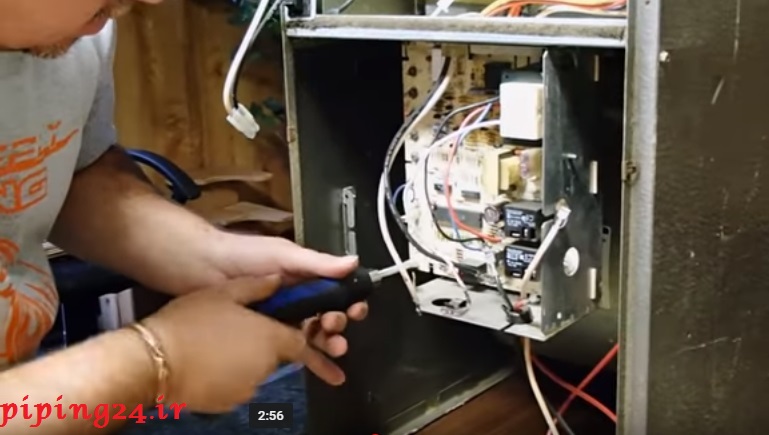

پیچ هایی که برد را سر جای خود نگه داشته اند باز کرده و برد کنترل را از جای خود خارج کنید.

تعمیر برد کولر گازی 7

  • تعمیر برد کولر گازی

برد کولر گازی از نظر شرکت های سازنده قطعه ای غیر قابل تعمیر محسوب می شود و در صورت خرابی باید دور انداخته شود، بنابراین دارنده کولر گازی یا تعمیرکار باید با مسئولیت شخصی خود این کار را انجام دهد.

در حقیقت، تعمیر برد کولر گازی که قطعه چندان گرانی محسوب نمیشود و تنها مشکل برای تعویض آن این است که معمولا برد اصل شرکت سازنده در بازار پیدا نمیشود، نسبتا ساده است زیرا تنها کاری که شما میتوانید برای تعمیر آن انجام دهید، هویه کاری و برقراری اتصال دوباره بین برخی نقاط برد است.

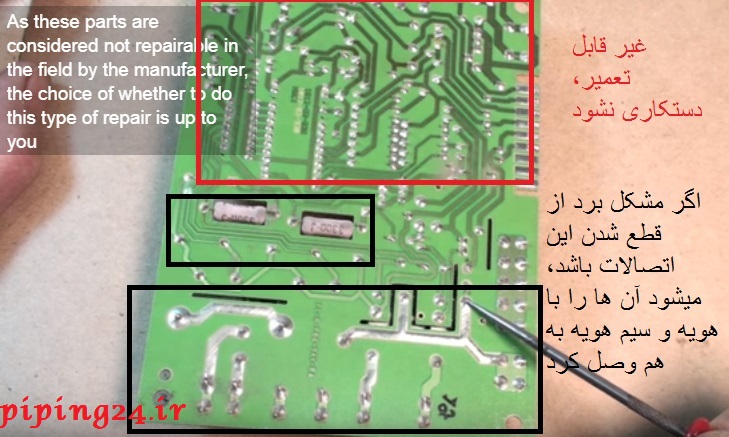

قسمت مشخص شده در شکل اتصالات ظریفی دارد و عملا قابل تعمیر نیست.

قطعات روی برد نیز برای تعویض موجود نیستند برای همین برد را پشت و رو میکنیم تا اتصالات زیر دو مقاومت صورتی رنگ و قطعات سیاه مکعب مستطیلی یا همان relay ها در بالای برد را بررسی کنیم.

تعمیر برد کولر گازی 8

در صورت قطع شدن اتصال این قسمت ها، ممکن است بتوانیم مشکل را با هویه کاری برطرف کنیم.

مراقب باشید هیچ دو قسمتی که در اصل به هم متصل نیستند را به هم وصل نکنید

. در صورت بروز هر گونه اشتباه، ممکن است عملکرد ضد حریق سیستم از کار بیفتد.

توجه

برد را قبل از نصب دوباره حتما تست کنید.

حتما دفترچه راهنمای کولر گازی خود را مطالعه کنید.

برخی شرکت ها توصیه میکنند برد کنترل را در صورت خیس شدن دور بیندازید. در این صورت، در صورت وقوع سیل یا آب گرفتگی تعمیر برد کولر گازی بی فایده یا خطرناک خواهد بود.

در صورت نیاز به تعویض، چندان نگران نباشید زیرا نمونه های برد همه کاره موجود در بازار نیز معمولا تمام وظایف برد اصلی را انجام میدهند.

تنها در مواردی، پس از تعویض برد دمپر دستگاه کار نمیکند، بنابراین بهتر است این کار را به یک تعمیرکار بسپارید.

  • جا گذاری برد جدید یا تعمیر شده

در این مرحله در صورت خرید یک برد جدید، قطعات و بخش های اصلی آن را با هم مقایسه کنید تا مطمئن شوید برد مناسب کولر خود را خریده اید.

برای تعیین مدل برد مورد نیاز خود، میتوانید به مشخصات فنی کولر خود مراجعه کنید.

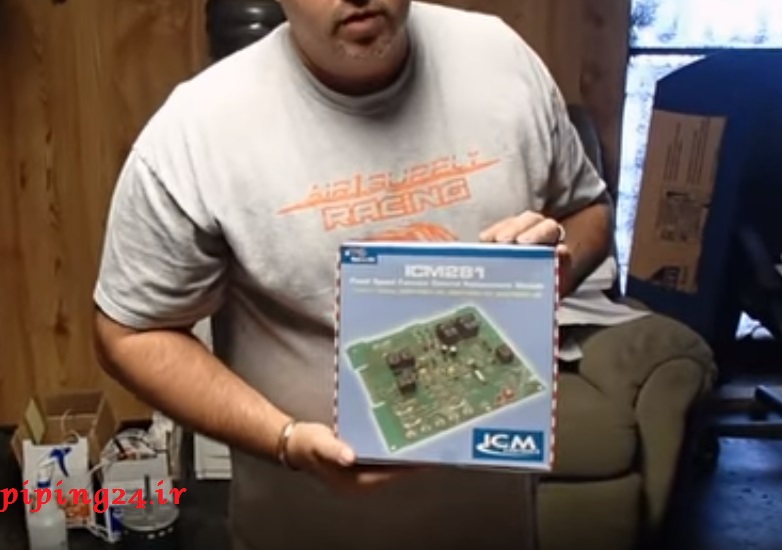

در نمونه ای که در تصویر میبینید، مدل برد کنترل جایگزین CES0110057-xx است، که با نام ICM281 به فروش میرسد.

تعمیر برد کولر گازی 9

تعمیر برد کولر گازی 10

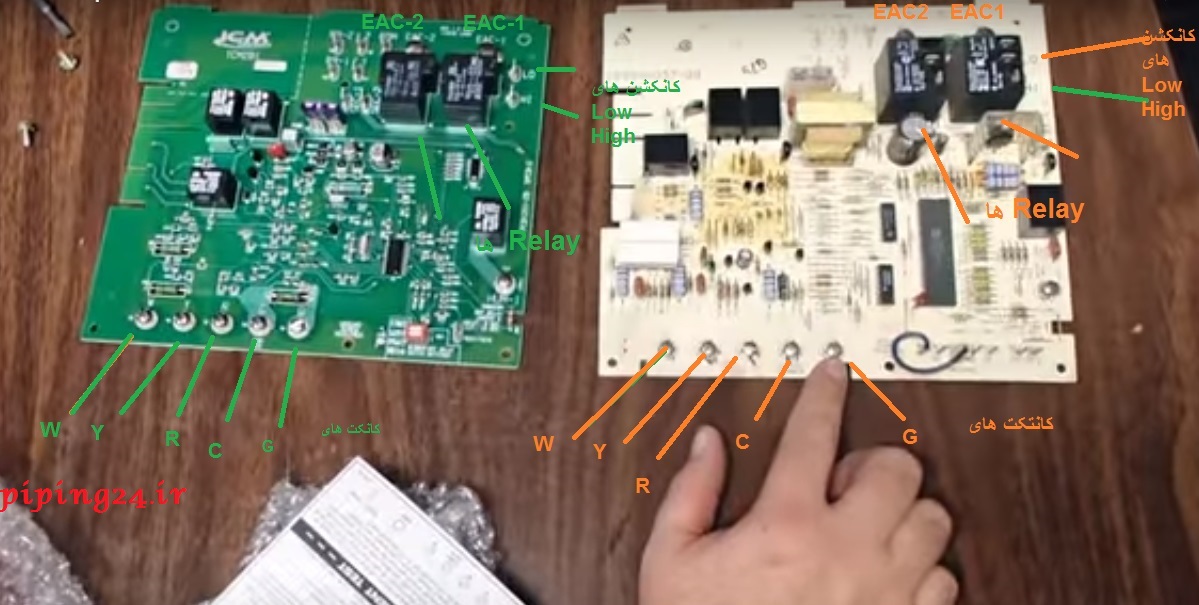

قطعات و محل اتصال سیم ها بر روی هر برد با حروف خاصی مشخص شده اند که تشخیص قسمت های یکسان روی بردها را ممکن می کند.

پس از اطمینان از مطابقت قسمت های اصلی، برد را با پیچ های نگهدارنده در جای خود محکم کنید.

سیم پاور را وصل کنید و سیم های دیگر را طبق عکس هایی که از اتصال های اولیه گرفتید به برد جدید یا تعمیر شده متصل کنید.

دریچه محافظ برد و بدنه را ببندید.

در صورت نیاز به راهنمایی در زمینه تعویض یا تعمیر برد کولر گازی، می توانید سئوالات خود را با مشاوران ما که به صورت شبانه روزی پاسخگوی سئوالات شما هستند در میان بگذارید.



اشتراک گذاری:

اینجا جواب میگیری اگر سوال فنی بپرسی

تصویر امنیتی

دیدگاه‌ها

آموزنده بود +2 # سعید 1396-09-05 13:04
سلام
کولر بیست و چهار سامسونگ علامت dfمیزنه ودیگه کار نمیکنه؟ مشکل کجاست؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +6 # اسماعیلی 1396-09-06 17:49
سلام.
سیستم ضد برفک فعال شده است. بعد از چند دقیقه دوباره راه می افتد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +3 # حبیب 1396-09-11 14:49
سلام کولرگازی ارورE3میده مشکل کجاست؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # اسماعیلی 1396-09-11 22:14
سلام دوست گرامی، خطا در سنسور پایپ سنسور متصل به اوپراتور ، مقدار اهم سنسور پایپ چک شود  فیوز مینیاتور برق دستگاه را قطع کرده و با تعمیرگاه مجاز تماس بگیرید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حمید 1396-10-30 14:20
سلام..دلایل یخ زدگی آکومولاتور داخل کولرگازی چیه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # اسماعیلی 1396-11-02 16:06
سلام دوست گرامی، برگشت مایع به هر دلیلی، کیپ بودن توری اکو،وجود رطوبت در سیستم ازعوامل یخ زدگی است
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # ایمان 1397-06-18 21:42
با عرض سلام و خسته نباشی .فیوز شیشه ای و خازن عدسی کنار فیوز در( برد کولر گازی) به دلیل نوسانات برق ترکیدن و بعد از تعویض مجدد همین اتفاق بازهم افتاد .مشکل از کجایی برد میتواند باشید
با سپاس فراوان
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +3 # اسماعیلی 1397-06-20 20:19
سلام وقت شما بخیر
به احتمال قوی ترانس مشکل دارد. برق ورودی را بررسی کنید تا مشکل را بیابید.
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # محسن 1398-02-27 16:27
سلام
کولر گازی ۲تیکه سامسونگ۳۲۰۰۰مرتب خاموش و روشن میشه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # علیرضا آقاملایی 1398-02-28 08:07
سلام به موارد زیادی بستگی داره ازجمله تنظیم دمای مورد نیاز خرابی سنسور دما خرابی برد و عیوب مربوط به کمپرسور
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حجت 1398-07-22 16:28
سلام.کولر جنرال کد E3 خطا داشت تعمیر کار پس از تست سنسور پایپ اعلام کرد از برد ان است.و پس از باز کردن گفتن خازن سنسور پایپ سوخته و قابل تعمیر هست.
ایا مشکلی برای کولر خواهد داشت؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حسین باقری 1398-11-11 23:25
سلام
برد رو بیرون و دور از کولر گازی دارم برق میدم
خازن صافی 12 ولت برق داره
ولی ورودی رگلاتور 5 ولت مثبت نداریم
ولتاژ 12 ولت از رگولاتور میزنم صدای بوق سالم داره
اما از خود برد مثبت ورودی رگولاتور نداره
به نظرم دوتا داره که یرش سوکت داره
اگه اونها رو بهم وصل کنم ایا راه میافته یا ایراد از جای دیگس
ممنون میشم اگه زود راهنماییم کنید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # mohamad javad 1398-11-12 08:26
سلام کاربر گرامی برای انجام اینکار نمیشه به این صورت جواب داد زیرا باید اهم تک تک خازن ها و مقاومت ها گرفته شود تا به صورت دقیق تر بتوان مشکل را بر طرف کرد ولی اگر میخواهید اینکار رو انجام دهید و یکسره کنید بهتر اسی از یک رشته سیم نازک استفاده کنید یعنی یک تار سیم که در صورت اتصال جریان سریع قطع شود.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حسین باقری 1398-11-12 23:42
با سلام دوباره
اون دوتا سیم ظاهرا در پنل کلید یا سنسوزی داره که این دو تا سیم به اون وصل میشه.
دل رو زدم به دریا و این دو تا نقطه رو جمپر کردم و شکر خدا رگولاتور راه افتاد
خواستم جهت تجربه از طرف بنده یه راهنمایی کوچیک عرض کرده باشم
البته بنده تعمیر کار کولر گازی نیستم .ولی
تعمیر برد رو در حد توان انجام میدم .
بازم تشکر
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-11-13 09:41
سلام کاربر گرامی خدا رو شکر که مشکل شما حل شدش و ممنون از اینکا اطلاعاتتون رو در اختیار سایت ما قرار دادید.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حمیدرضا حیدری 1398-12-25 21:04
سلام مهندس
برای خازن نباید مقاومت بگیری با تست مقاومت سلامت خازن تایید نمیشه، شما چطور بدون دیدن برد میگید یک قسمت جمپر بشه؟!!!
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1399-01-16 06:10
سلام کاربر گرامی به چه دلیلی میگید مقاومت خازن با اهم متر مشخض نمیشه آیا راه حل دیگه ای میدونید؟ وفتی خازن سالم باشد عدد آن ثابت میباشد ولی اگر سوخته باشد عدد ثابتی ندارد و خازن سوخته گاهی اوقات با چشم هم قابل مشاهده میباشد کلگی خازن وقتی باد میکند یعنی خراب شده است.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # فرزینPv 1399-04-23 12:29
سلام...من یه کولر سامسونگ 24000 دارم که وصل میشه به برق مستقیم روشن میشه با اینکه بردش خاموشه ولی روشنه و میره روی فن و با کنترل و دکمه جلوی دستگاه هم خاموش نمیشه....با اینکه بردش خاموشه کار میکنه....مشکل از برد دستگاه هستش یا قسمت های دیگه دستگاه هستش؟....
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # فرزین 1399-04-23 12:32
صدای موتور زیاد در کولر سامسونگ 24000 مدل T3 طبیعی هستن یا عیب محسوب میشن؟....
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohammad 1399-04-26 00:30
سلام صدایه غیرطبیعی دلایل مختلفی داره ازجمله خرابی فن، فشار نامناسب گاز، گرفتگی شیر انبساط، سیم کشی غیر استاندارد، ولتاژ نامناسب، لق بودن پایه های کمپ...
