اصول طراحی تاسیسات و اجرای لوله کشی آب و فاضلاب در خانه های امروزی با گذشته نه چندان دور تفاوت مهمی داشته است. بسیاری از مجریان تاسیساتی و همچنین مهندسین تاسیسات در تلاش برای هر چه سبک‌تر شدن سقف خانه‌ها و البته ایجاد راهکارهای بهبود شرایط تعمیرات تاسیسات خانه‌ها و حتی ادارات با انتقال روش لوله کشی ها از زیر کار به زیر سقف گام بلندی در این راه برداشته‌اند.

قبلا در لوله کشی فاضلاب پس از تعیین و نقشه کشی مسیرهای اجرا باید لوله‌ها را در کف ساخت می‌خواباندند و سپس با استفاده از تکنیک‌هایی اقدام به شیب بندی می‌کردند. سپس با خاک نرم و بعدا با پوکه‌های ساختمانی روی این لوله‌ها پوشانده می شد و در نهایت با سیمان کشی روی این لوله‌ها بصورت ماهیچه‌ای تلاش می‌شد که به منظور جلوگیری از آسیب دیدن لوله‌ها تا زمان کف سازی از آنها حفاظت شود.

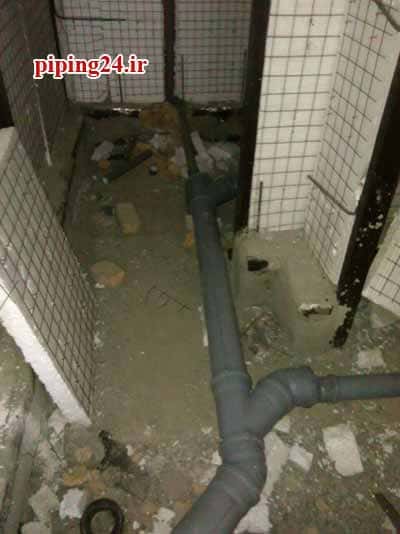

اجرای لوله کشی فاضلاب زیر سقفی 1

لوله کشی فاضلاب بصورت کف خواب توسط همکاران ما

اما با این وجود باز هم خیلی از مواقع بی احتیاطی و یا هر شرایط فیزیکی دیگر باعث آسیب دیدن لوله‌های فاضلاب می‌شد و باید دو مرتبه لوله اصلاح و یا تعمیر می‌شد.

قبلا در مقاله لوله کشی فاضلاب به تفصیل توضیح دادیم که شرایط لوله کشی فاضلاب چیست و به چه صورت باید انجام شود. اگر به دنبال شناخت نحوه لوله کشی فاضلاب هستید توصیه می‌کنم این مقاله را حتما مطالعه فرمایید.

نحوه لوله کشی فاضلاب بصورت زیر سقفی

لوله کشی فاضلاب بصورت زیر سقفی درست همانند لوله کشی فاضلاب بر روی سطح ساختمان است با این تفاوت که دست مجری برای شیب بندی و ایجاد تغییرات بازتر است و در ضمن فشار از روی لوله ها برداشته می‌شود و در هر زمان راحت‌تر می‌توانید برای تعمیرات و یا حتی برخی تغییرات در لوله کشی اقدام نمایید.

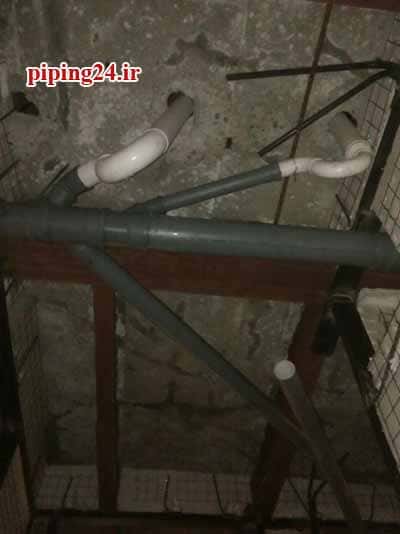

اجرای لوله کشی فاضلاب زیر سقفی 2

لوله کشی زیر سقفی فاضلاب توسط کارشناسان ما

برای این منظور معمولا مهندس تاسیسات داکت‌هایی را بصورت عمودی و افقی در ساختمان در نظر می‌گیرد که لوله ها از بین این داکت ها عبور داده شود. برای این منظور پس از اینکه داکت‌های عمودی برای اجرای لوله کشی مشخص شد و مسیر لوله کشی برای هر قسمت تعیین شد باید لوله‌های فاضلاب از داکت‌ها مشخص شده عبور داده شوند

هم لوله های هواکش فاضلاب و هم لوله های اصلی آب فاضلاب از این داکت‌ها عبور داده می‌شوند. برای این منظور لوله کشی در زیر سقف اجرا می‌شود. منظور اینکه به جای اینکه انشعاب لوله فاضلاب را روی کف ساختمان یا طبقه بگیریم در زیر طبقه می‌گیریم.

به این ترتیب اگر قرار است لوله کشی طبقه دوم انجام شود انشعاب‌های لوله‌های فاضلاب در زیر سقف طبقه اول گرفته می شود و با ایجاد سوراخ‌هایی در کف ساختمان طبقه دوم به آن راه داده می‌شود. برای این کار باید یک انشعاب اصلی به رایزر اصلی داده شود و از این انشعاب به سمت‌های مختلف مورد نیاز شاخه کشی شود.

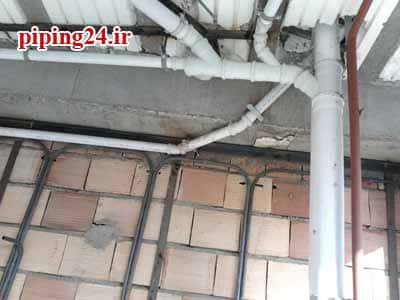

اجرای لوله کشی فاضلاب زیر سقفی 3

طریقه انشعاب گیری در لوله کشی زیر سقفی فاضلاب

مثلا اگر قرار است لوله فاضلاب توالت طبق دوم را بکشید باید یک انشعاب اصلی از زیر طبقه یا سقف طبقه اول بواسطه یک سه راهی بگیرید به شکلی که شیب 10 تا 15 درجه رعایت شود. لوله فاضلاب توالت فرنگی و توالت ایرانی بهتر است جداگانه انشعاب داده شود. ولی سایر مصرفی‌ها مانند روشویی، کف شور و ... به رایزرهای این دو توالت در مسیری که به انشعاب اصلی داده شده‌اند وصل می‌شوند.

به این صورت در سقف طبقه اول میزانی لوله کشی فاضلاب داریم که البته همانگونه که در لوله کشی زیر سقفی آب گرم و سرد ساختمان هم گفتیم در این حالت بهتر است لوله‌های آب گرم و سرد هم از همین کانال ها کشیده شود.

سپس در ادامه پس از تکمیل شده لوله کشی فاضلاب با استفاده از سقف کاذب و یا طراحی دکوراتیوهایی همچون کناف می‌توانید لوله های را در زیر سقف پنهان کنید.

اما لوله هواکش باید در سقف طبقه بالا تعبیه شود. به این صورت که برای طبقه دوم لوله کشی فاضلاب در زیر سقف و در واقع در طبقه اول انجام می‌شود اما لوله هواکش در خود همان طبقه و زیر سقف طبقه سوم در نظر گرفته می‌شود. حال در کنار این هواکش طبیعتا لوله کشی فاضلاب طبقه سوم هم انجام می‌شود.

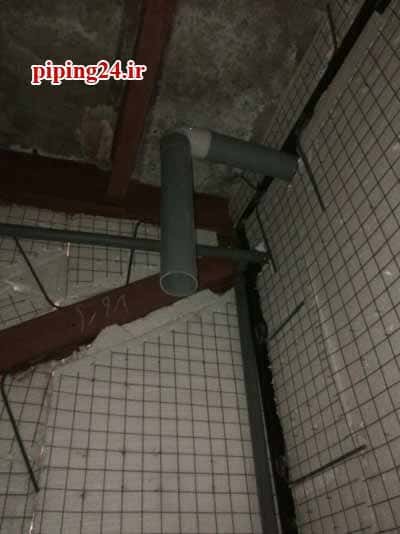

اجرای لوله کشی فاضلاب زیر سقفی 4

تعبیه لوله هواکش در همان طبقه بصورت زیر سقفی

در نتیجه ما در همه طبقات لوله کشی داریم ولی برای طبقه بالاتر و تنها هواکش است که در خود طبقه تعبیه می‌شود.

تفاوتی ندارد میزان طبقات ساختمان چند طبقه باشد در نهایت تمامی این لوله‌ها باید به رایزی اصلی در زیر سقف اول هدایت شود. و این رایزرها بعدا به رایزی دیگر که اصلی‌ترین لوله فاضلاب است در کف ساختمان هدایت می‌شوند. البته گاهی به دلیل عدم نیاز به لوله کشی زیر سقف اول به دلایلی همچون عدم سقف سازی و یا تزئینات ممکن است لوله‌ها را بلافاصله از کنار دیوار به و یا ستون‌ها به کف ساختمان انتقال بدهیم.

لوله‌های هواکش هم از همان داکت‌های تعبیه شده به سمت پشت بام هدایت می‌شوند و نهایتا در ارتفاع مشخص که در مقاله لوله کشی فاضلاب توضیح دادیم به همراه انتهای لوله‌های اصلی فاضلاب یا رایزرهای اصلی فاضلاب هدایت می‌‌شوند و با استفاده از دودکش‌های پلیکا مخصوص و یا یک زانو و سه راهی به شکل دودکش پوشانده می شوند.

مهار لوله‌های فاضلاب زیر سقفی

در لوله کشی فاضلاب زیر سقفی بر خلاف لوله کشی فاضلابی که بر سطح یا کف ساختمان اجرا می‌شود مهار لوله‌ها اهمیت زیادی دارد. لوله‌ها در زمانی که آب در درون آنها جاری می‌شود وزن زیادی را تحمل می‌کنند و ممکن است اگر به درستی مهار نشوند بشکنند و یا از آب بندی خارج شوند.

بخصوص در زمان‌هایی که به هر دلیل احتمال داشته باشد که لوله مسدود و دچار گرفتگی شود این وزن ممکن است تا چندین برابر افزوده شود.

برای مهار لوله‌های فاضلاب زیر سقفی دو راه وجود دارد.

اولین راه که همان موضوع داکت‌کشی است. وقتی از داکت‌های مشخص برای لوله کشی فاضلاب استفاده شود خود داکت معمولا زیر لوله‌های فاضلاب را مهار می‌کند و تنها کافی است با بست‌های کمربندی در هر چند متر یک بار لوله به این داکت‌ها بسته شود و یا با استفاده از بست‌های مخصوص لوله‌ها مهار شوند هر چند شاید به نظر خیلی هم لزومی نداشته باشد.

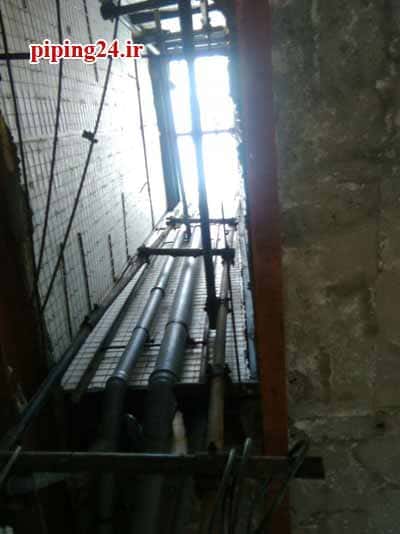

اجرای لوله کشی فاضلاب زیر سقفی 5

نحوه مهار لوله‌های فاضلاب زیر سقفی در داکت

روش دوم مهار لوله ها توسط بست‌های بزرگ گلابی شکل است. این بست‌ها که معمولا به همین نام هم خوانده می‌شوند در ابعاد لوله‌های فاضلاب درست می شوند و باید با استفاده از نبشی‌های مخصوص پس از اینکه به دور لوله فاضلاب بسته شد به مناطق مختلف ساختمان جوش داده شوند. توصیه می‌شود بخصوص مناطقی که دارای انشعاب زیاد و یا وزن بیشتری هستند تعداد بیشتری از این بست‌ها در آن جا تعبیه شود.

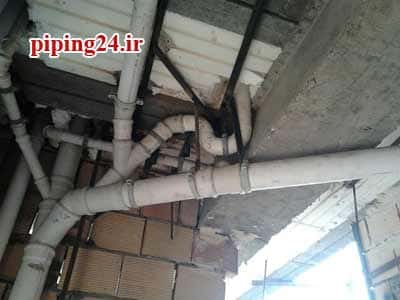

اجرای لوله کشی فاضلاب زیر سقفی 6

نحوه مهار لوله‌های فاضلاب زیر سقفی با بست گلابی

در هنگام جوشکاری هم باید به خوبی دقت کنید که جوش باعث سوختن لوله‌ها نشود و همچنین باید از محکم بودن بست ها مطمئن شوید.

لوله کشی فاضلاب زیر سقفی در طبقه همکف الزاما باید در درون زمین کار شود. در واقع طبقه همکف تنها جایی است که لوله ها را باید بر روی سطح زمین تعبیه کنید.

لوله کشی فاضلاب برای لوله‌های جذبی هم باید به همین طریق باشد. یعنی برای برخی از مناطق مانند پشت بام و تراس مسیر فاضلاب باید به سمت چاه جذبی در نظر گرفته شود. برای این کار معمولا از همان داکت‌های مشخص شده استفاده می‌شود ولی مسیر لوله‌های جذبی مجزا بوده و به لوله‌ای مجزا که به چاه جذبی منتهی می‌شود وصل می‌شوند.

در لوله کشی زیر سقفی فاضلاب ساختمان در نظر داشته باشید که قطر لوله‌ها تفاوتی ندارد و نباید به دلیل اینکه لوله کشی زیر سقف است در قطر های استاندارد لوله کشی که در مقاله قطر استاندارد لوله کشی فاضلاب توضیح داده شد دست برده شود. مهندسین تاسیسات خودشان در ابتدا با رعایت شرایط متفاوت و مورد نیاز ساختمان این قطر‌ها را تعیین و در نقشه‌های مشخص برای شما ارائه می‌دهند.

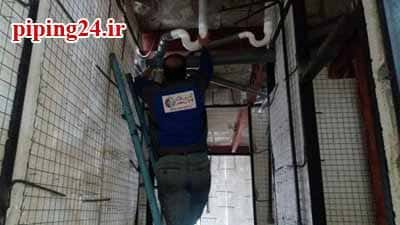

اجرای لوله کشی فاضلاب زیر سقفی 7

لوله کشی فاضلاب بصورت زیر سقفی توسط همکاران ما

چرا باید لوله کشی فاضلاب را زیر سقف انجام داد؟

لوله کشی فاضلاب بصورت زیر سقفی محاسن فوق‌العاده زیادی دارد. هر چند اجرای این نوع لوله کشی برای مجریان و استادان لوله‌کش سختی های زیادی دارد و محاسبات کار را برای اجرا دشوارتر می‌کند و تمام مدت باید بر روی دار بست و با سر خمیده کار کنند ولی اجرای لوله کشی زیر سقفی محاسن زیادی دارد که در مقاله محاسن و معایب لوله کشی زیر سقفی بصورت کلی در خصوص آن بحث شد.

بصورت اختصار باید گفت لوله کشی زیر سقفی ساختمان باعث می‌شود تا در زمان اجرا تلفات و خرابی کار لوله کشی شما به حداقل برسد و احتمال آسیب و ضربه خوردن و شکستن و سوراخ شدن لوله‌ها به حداقل برسد.

با لوله کشی زیر سقفی شما دیگر نیازی ندارید قطر زیادی برای کف سازی در نظر بگیرید و حجم زیادی از وزن ساختمان را می‌توانید کم کنید. همچنین لوله‌هایی که در زیر سقف کار کرده شوند به راحتی در همه شرایط قابل دسترسی هستند بخصوص اگر در زیر سقف کاذب باشند. این موضوع باعث می شود تا در هر زمان به راحتی امکان تعمیر لوله‌ها مهیا باشد و نه تنها هزینه تعمیرات خود لوله‌ها کمتر شود بلکه نیازی به خرابی و بازسازی هم نخواهید داشت.

اجرای لوله کشی فاضلاب زیر سقفی 8

لوله کشی زیر سقفی فاضلاب

در کل به نظر می رسد با روی کار آمدن فرآیند لوله کشی زیر سقفی بسیاری از مشکلات قبلی در زمینه لوله کشی و تعمیرات لوله کشی خانگی و صنعتی مرتفع شده باشد.

شما هم اگر نیاز به مشاوره و بازدید رایگان در زمینه خدمات لوله کشی فاضلاب دارید با کارشناسان ما در گروه تاسیسات 24 ساعته تماس بگیرید تا در پروژه ی شما به بهترین شکل انجام شود.

دیدگاه‌ها

0 # باهران 1397-02-07 20:35
سلام
اینکه میگند در لوله کشی زیر سقفی اگه لوله بگیره و سنگین بشه، رها میشه و همه چیز نابود میشه، درسته؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # اسماعیلی 1397-02-08 22:52
سلام وقت شما بخیر
خیر دوست عزیز به همین دلیل توضیح دادیم که باید به خوبی مهار بشه.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # طوسی 1397-02-09 22:35
سلام
برای لوله کشی فاضلاب زیر سقفی پلیکا بهتره یا پوش فیت؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # اسماعیلی 1397-02-10 23:07
سلام
فرقی ندارد. هر دو خوب هستند. فقط پوش فیت جدیدتر است.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # کامبیز 1397-02-13 00:22
اگر طول ساختمان کم باشه یعنی دو تا سه طبقه باشه باز هم لوله کشی زیر سقفی بهتره؟ ممنونم..
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # اسماعیلی 1397-02-13 23:59
قطعا. موضوع سبک تر شدن سقف و ایمن تر شدن لوله ها است . در طبقات کم هم این موضوع تاثیر گذار است.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # Bashir 1397-06-28 06:19
سلام خسته نباشید
شیب فاضلاب چند تا چند در صد باشه
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # اسماعیلی 1397-06-29 08:37
سلام وقت شما بخیر
یک درصد کافی است. بیشتر از یک درصد باعث ماندن نخاله خواهد شد.
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
