قبلا در مقاله تعمیر کولرآبی و همچنین در مقاله سرویس کولرآبیتوضیح دادیم که یکی از موضوعاتی که باید در هنگام بازدید دوره‌ای کولرآبی حتما مورد بررسی قرار بگیرد پمپ آب کولرآبی است.

پمپ آب کولرآبی از حساسیت زیادی برخوردار است و یکی از قطعات الکترونیکی کولرهای آبی محسوب می‌ شود که به راحتی به دلایل مختلف مانند کم شدن آب کولر، اتصالی، ضعیف و قوی شدن جریان برق و یا به دلیل سختی آب جام می‌کند و می سوزد.

در بین این گزینه ها جام کردن و یا گریپاژ کردن پمپ آب کولرآبی بیشتر از همه دیده می شود و عمده‌ترین دلیل آن هم عدم روغن کاری پمپ آب کولرآبی است.

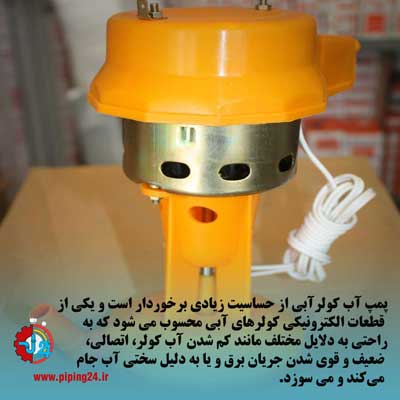

نحوه روغن کاری پمپ آب کولرآبی 1

اما روغن کاری پمپ آب کولرآبی کمی گیج کننده است زیرا در حالت عادی مشخص نیست کجای پمپ را باید روغن بزنید. در ادامه به تشریح این موضوع و نحوه روغن کاری پمپ آب کولرآبی می‌پردازیم.

نحوه روغن کاری پمپ آب کولرآبی

پمپ آب کولرآبی عمدتا دو نوع اصلی در بازار می‌باشد و اهم تولید کنندگان کولرآبی از این دو نوع پمپ آب برای کولرهای خود استفاده می‌کنند. این دو نوع پمپ آب عبارتند از:

  • پمپ آب کولر با موتور قطب چاکدار و استاتور تک بوبین
  • پمپ آب کولر با موتور قطب چاکدار و استاتور دو بالشتکی

هر کدام از این پمپ‌ها باید در دوره‌های منظم روغن کاری شوند و قطعه‌ای که نیاز به روغن کاری دارد بوشن‌های بلبرینگ دار و محور آنها هستند که تقریبا میان پمپ جا خشک کرده‌اند. بنابراین برای روغن کاری پمپ آب کولرآبی باید بتوانید این پمپ‌ها را کاملا باز و دوباره ببندید که در ادامه روش این کار را با هم مرور خواهیم کرد.

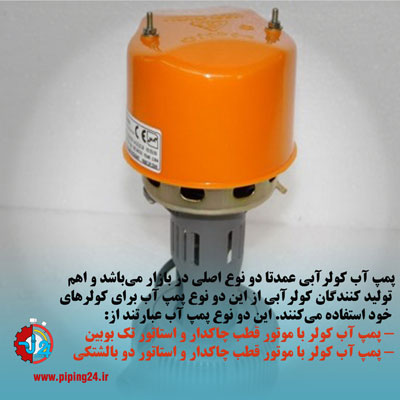

نحوه روغن کاری پمپ آب کولرآبی 2

نحوه روغن کاری پمپ‌های با موتور قطب چاکدار و استاتور تک بوبین

برای اینکه پمپ آب کولر از اجزا الکترونیکی محسوب می‌شود و قرار است کاملا باز شود باید در اولین اقدام برق کولر را کاملا قطع کنید. برای این کار بهتر است از ترمینال فیوز برق کولر را قطع کنید. سپس باید پمپ آب را از بدنه کولر باز کنید که برای این منظور نیاز است پیچ‌های نگهدارنده پمپ را از بدنه کولر باز کنید. بسته به چهارسو و یا دو سو بودن پیچ‌ها باید با پیچ گوشتی مناسب این پیچ‌ها را باز کنید تا پمپ آزاد شود.

سپس باید از ترمینال کولر سیم‌های برق آن را جدا کنید. دقت داشته باشید که برای اینکه گمراه نشوید حتما به وسیله ماژیک محل سیم‌ها را علامت بزنید.

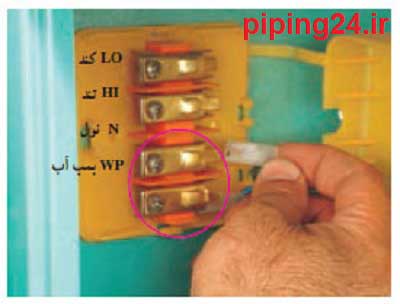

نحوه روغن کاری پمپ آب کولرآبی 3

محل نصب سیم پمپ آب کولر

شیلنگ متصل به پمپ آب کولر با یک بست به این پمپ محکم شده است. این بست را با آچار و یا پیچ گوشتی باز کنید و شیلنگ را بیرون بکشید.

حالا پمپ آب کاملا آزاد شده است و آماده باز کردن می‌باشد. ابتدا سیم برق پمپ را جمع کنید و با سیم ببندید تا آسیب نبیند. در ضمن در نظر داشته باشید که همه مراحل باز کردن پمپ را به دقت بررسی کنید تا در موقع جمع کردن پمپ با مشکل مواجه نشوید . می توانید از هر مرحله با دوربین گوشی خود عکسی بگیرید و یا قطعاتی که باز می‌کنید را به ترتیب از بالا به پایین بچینید تا اشتباه نکنید.

حالا برای باز کردن پمپ به ترتیب زیر عمل می‌کنیم:

  • کلاهک پلاستیکی پمپ را با آچار بوکسی مخصوص باز کنید
  • کلاهک را از روی موتور پمپ بردارید .

نحوه روغن کاری پمپ آب کولرآبی 4

کلاهک پمپ آب کولر

  • پروانه یا فن پمپ آب در بالاترین قسمت محور پمپ قرار گرفته است. باید با استفاده از یک پیچ گوشتی تخت خیلی آرام پشت آن و در جهت‌های مختلف فشار وارد کنید تا به آرامی از جای خود خارج شود. برخی از تعمیرکاران در این زمان محور را روغن کاری می کنند که کار اصولی نیست
  • قسمت بعدی درپوش موتور است که با استفاده از آچار تخت باز می‌شود. این درپوش را باز و کنار بگذارید.
  • قسمتی که باید روغن کاری شود درپوش موتور است که باید با استفاده از روغن های مخصوص و مقاوم در برابر رطوبت روغن کاری شود
  • سپس باید استاتور تک بوبین پمپ را از روتور جدا کنید و بوسیله یک دم باریک سر سیم های کابل را ار ترمینال جدا کنید.
  • حاالا به راحتی می توانید کفی پلاستیکی پمپ را بردارید.
  • سپس باید با دست پروانه پمپ را از محور موتور بیرون بکشید. اگر پروانه محکم شده بود بوسیله دم باریک آن را بیرون بیاورید.
  • محور روتور را از بوش درپوش پایین موتور باید جدا کنید.
  • در نظر داشته باشید که اگر محور رسوب زیادی داشته باشد ممکن است باعث گشاد شدن بوشن شود. برای همین قبل از بیرون آوردن بوشن بهتر است رسوب محور گرفته و تمیز شود.

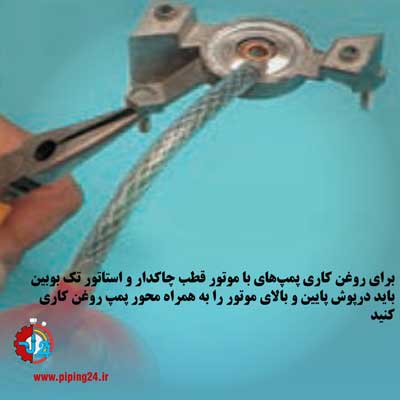

نحوه روغن کاری پمپ آب کولرآبی 5

  • حالا باید مهره پیچ نگهدارنده پایه پمپ را باز کنید. این مهره پمپ را به قاب درپوش پایین موتور اتصال داده است.
  • حالا درپوش پایینی را به همراه قاب پلاستیکی از پایه جدا کنید و بوشن روی درپوش را در بیاورید.
  • این بوشن را نیز باید همانند بوشن بالایی با روغن ضد آب و یا مقاوم در برابر آب به خوبی روغن کاری کنید.
  • حالا همه قطعات پمپ آب کولر باز شده است. به خوبی آنها را تمیز کنید و به غیر از قسمت‌های سیم پیچی شده سایر قسمت‌ها را رسوب زدایی کنید.
  • اکنون تمامی قطعات را باید بر خلاف روشی که باز شد سر هم ببندید و اتصال دهید. فقط فراموش نکنید که یکی دیگر از قسمت‌هایی که باید حتما روغن کاری کنید خود محور پمپ آب کولرآبی است. در نتیجه در این فرآیند باید شما دو بوشن بالا و پایین محور و خود محور را روغن کاری کنید.

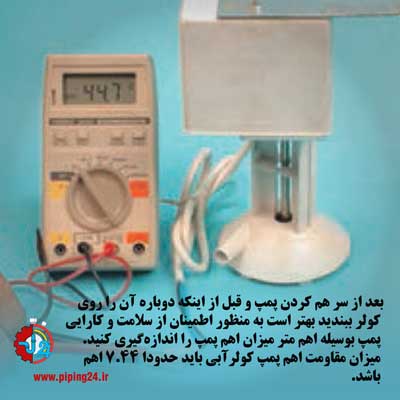

بعد از سر هم کردن پمپ و قبل از اینکه دوباره آن را روی کولر ببندید بهتر است به منظور اطمینان از سلامت و کارایی پمپ بوسیله اهم متر میزان اهم پمپ را اندازه‌گیری کنید. میزان مقاومت اهم پمپ کولرآبی باید حدودا 7.44 اهم باشد.



نحوه روغن کاری پمپ آب کولرآبی 6

نحوه روغن کاری پمپ‌های کولرآبی با موتور قطب چاکدار و استاتور دو بالشتکی

این نوع پمپ‌ها شناخته‌تر شده هستند و اغلب شاید این پمپ‌ها را دیده باشیم و یا در کولرهای خودمان با آنها سر و کار داریم.

برای روغن کاری این پمپ‌ها هم باید درست مطابق با نوع قبلی دست به باز کردن تمامی قطعات پمپ آب کولر بزنیم. حسن این کار این است که ضمن اینکه به خوبی پمپ را روغن کاری می کنیم در صورت دیدن رسوب هم آنها را پاک می‌کنیم و هرگونه خرابی احتمالی دیگر را هم تشخیص می‌دهیم.

اما برای روغن کاری پمپ موتورهای دو بالشتکی باید به ترتیب زیر عمل کنیم:

  • برق کولر را باید کاملا قطع کنیم چون با تجهیزات الکترونیکی سر و کار داریم.
  • سیم‌های برق را باید از ترمینال برق کولر باز کنیم و این بار هم علامت گذاری را نباید فراموش کنیم.
  • پمپ را بیرون بیاورید و در اولین اقدام سیم آن را جمع کنید و با یک بست یا سیم ببندید تا آسیب نبیند.
  • باز هم برای اینکه روال کار و ترتیب باز کردن قطعات را فراموش نکنید بهتر است از هر مرحله عکس بگیرید و یا به ترتیب قطعات را از بالا به پایین بچینید.
  • با استفاده از یک آچار تخت مهره‌های روی نگهدارنده قاب را باز کنید تا کلاهک پمپ جدا شود و بتوانید کلاهک را بردارید
  • موتور یک درپوش دارد که با دو پیچ و مهره محکم شده و باز هم باید با آچار تخت باز شود تا درپوش برداشته شود. این درپوش‌ها دو تکه هستند. قسمتی در بالا و قسمتی در پایین قرار دارد . برای اینکه قسمت بالایی را از پایینی جدا کنید احتمالا نیاز باشد چند ضربه خیلی آرامی به درپوش بالایی بزنید تا رها شود.

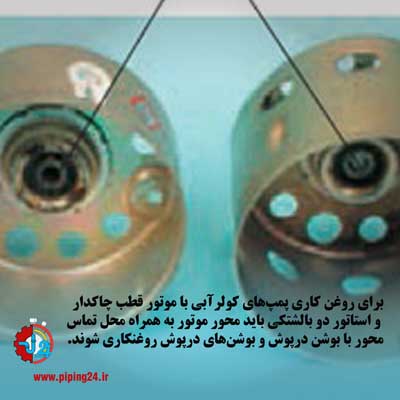

نحوه روغن کاری پمپ آب کولرآبی 7

  • به درپوش یک سیم رابط هم اتصال پیدا کرده که بهتر است باز شود.
  • استاتور در جای خود فیکس شده است و با چند ضربه آرام آن هم رها خواهد شد. پس از این چند ضربه به آرامی استاتور را بیرون بکشید.
  • سپس به سراغ کفی پلاستیکی پمپ رفته و با استفاده از انبر دست یا دم باریک آن را بیرون بکشید.
  • پروانه را نیز از محور روتور بیرون بکشید.
  • حالا پایه را می توانید بیرون بکشید و از جای خود در بیاورید.
  • میله هایی که پایه را از درون ان بیرون کشیدید در پشت خود دارای دو مهره هستند. این مهره ها نگهدارنده درپوش موتور پمپ هستند. بنابراین باید باز شوند تا موتور آزاد شود.
  • توجه داشته باشید که اگر محور رسوب گرفته ممکن است بوش از محور بیرون نیاید و جام کرده باشد که دلیل اصلی جام کردن موتور پمپ آب کولر همین است. برای رها شدن آن باید با استفاده از محلول جرم گیر و یا سمباده نرم رسوب را از بین ببرید تا محور بوش در هنگام بیرون کشیدن بوشن خراب نشود.

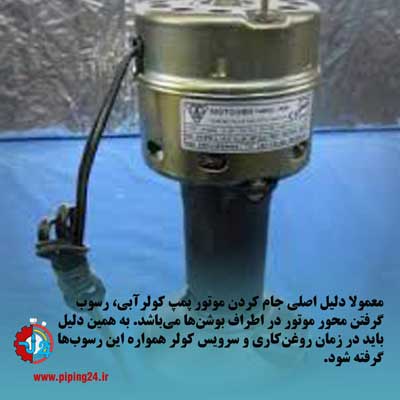

نحوه روغن کاری پمپ آب کولرآبی 8

  • محلی که باید روغن کاری شود محل تماس محور و بوش درپوش است. با استفاده از روغن ضد آب و یا مقاوم به رطوبت باید محور و بوشن و محل تماس محور و بوشن را روغن کاری کنید. با این کار محور روتور هم خیلی ساده‌تر از جای خود بیرون می‌آید.
  • محور روتور را به آرامی بیرون بکشید
  • روتور بسیار حساس است پس مراقب ضربه خوردن و سقوط ان باشید زیرا خیلی راحت تاب بر می دارد.
  • در نتیجه باید بوشن ها و محور و محل تلاقی محور و بوش به خوبی روغن کاری شود و سایر قطعات به غیر از سیم پیچ‌ها را باید کاملا رسوب زدایی و تمیز کنید. قبل از جمع کردن پمپ هم مقاومت عایق سیم پیچ را با بدنه یا هسته استاتور اندازه گیری کنید . این مقاومت باید 10 مگا اهم باشد. همچنین میزان مقاومت اهم دو بالشتک در حالت سری با استاتور باید در حدود 2.129 اهم باشد.
  • نهایتا مطابق با روشی که پمپ را باز کردید آن را به آرامی سر هم کنید. فراموش نکنید که بوشن بالای موتور را هم روغن کاری کنید.
  • همچنین باید از روغن کاری بوشن درپوش پایین موتور هم اطمینان یابید.

نحوه روغن کاری پمپ آب کولرآبی 9

در نظر داشته باشید که اگر تخصص کافی ندارید بهتر است این کار را خودتان انجام ندهید. این موضوع ممکن است در هر مرحله بنا بر میزان کارکرد و یا تاثیرات سختی آب و رسوب بر پمپ آب شما را با مشکلات زیادی مواجه کند بنابراین اصلا تضمینی نیست که این کار به همین سادگی که بیان شد انجام شود.

کارشناسان ما در گروه تاسیسات 24 ساعته در تمامی ساعات شبانه روز آماده پاسخگویی به سئوالات و ارائه خدمات مورد نیاز به شما همشهریان عزیز در هر منطقه از تهران بزرگ می‌باشند.
