یکی از مرسوم ترین رادیاتورهایی که در خانه های امروزی برای گرمایش خانه استفاده می شود رادیاتور از نوع پره ای است. قبلا در مقاله دانلود فایل راهنمای نصب رادیاتور شوفاژ به همراه تصاویر انواع رادیاتور و نحوه نصب و محاسبه نصب آنها را توضیح دادیم و امروز در این مقاله به طور مفصل در خصوص رادیاتور پره ای و تعویض پره رادیاتور پره ای توضیح خواهیم داد.

عموما تکنسین های حرفه ای اجرای تاسیسات ساختمان با توجه به  حجم گرمایش مورد نیاز در یک محیط تعداد رادیاتور و اندازه رادیاتور را محاسبه و اعلام می کنند. هر چند روش های محاسبه رادیاتور مورد نیاز برای یک ساختمان متفاوت است و اغلب تکنسین های حرفه ای بصورت چشمی این کار را انجام می دهند.

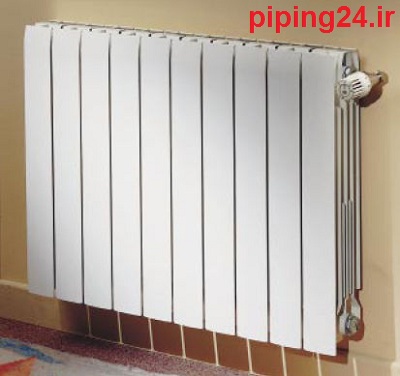

نحوه تعویض پره رادیاتور 1

رادیاتور پره ای

مثلا به غیر از ابعاد ساختمان و فضای مورد نیاز برای انتخاب رادیاتور و حتی پیکج ساختمان باید مواردی چون آفتاب گیر بودن ساختمان، تعداد اتاق ها و پنجره ها، طولی و یا مربعی بودن ساختمان ، فضاهای خارج ساخت مثل اینکه ساختمان دیگری در کنار ساختمان هست یا خیر، اتاق و یا سالن در طبقه همکف است و یا طبقه وسط و یا آخر  و .... را نیز باید در محاسبات در نظر گرفت.

در کل پیشنهاد می شود در هنگام لوله کشی گرمایش خانه حتی المقدور حداکثر مکان های احتمالی را برای تعبیه رادیاتور در نظر بگیرید.

انواع رادیاتور پره ای

رادیاتور های پره ای در اغلب کارخانه های تولید رادیاتور  تولید می شوند اما اغلب این رادیاتور ها در سه حالت در بازار وجود دارند. رادیاتور 3 پره ، رادیاتور 5 پره ، رادیاتور 8 پره و رادیاتور 10 پره.  این متدوال ترین نوع استفاده از رادیاتور است. اما همیشه هم فرمول محاسبات ساختمان به این شکل نیست و گاها این تعداد پره نیاز به کم و زیاد شدن دارد.

مثلا در یک حمام کوچک اگر از حوله خشک کن استفاده نشود معمولا یک رادیاتور 5 پره زیاد است و بهتر است یک تا دو پره آن بسته به فضا و بزرگی حمام کم شود. یا اینکه در برخی از اتاق ها استفاده از یک رادیاتور 10 پره واقعا زیاد است و یا استفاده از یک رادیاتور 7 پره گاها کم است.

حسن رادیاتور های پره ای در این است که می تواند تعداد پره ها را بر خلاف سایر رادیاتور ها کم و زیاد کرد. از این رو شاید یکی از دلایل محبوبیت این رادیاتور ها همین موضوع باشد. اما این تنها دلیل و حسن خوب بودن رادیاتورهای پنلی نیست.

یکی دیگر از حسن های رادیاتور پنلی امکان تعمیر و جابه جا کردن پره ها به دلیل خرابی است که در دیگر انواع رادیاتور این امکان یا وجود ندارد و یا نیاز به متخصصینی حرفه ای برای جوش کاری دارد.

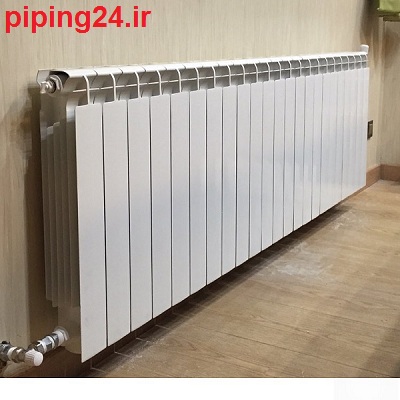

نحوه تعویض پره رادیاتور 1

رادیاتور پره ای که به 25 پره افزایش یافته است

رادیاتور های پره ای

برای اینکه بتوانید اقدام به تعویض پره رادیاتور بکنید شناخت رادیاتور پره ای و متعلقات آن ضروری است.

رادیاتور های پنلی نوعی رادیاتور فولادی یا آلومینیومی هستند که از بلوک های قابل تفکیک ساخته می شوند. البته از نوع بلوک های جوشی و یا جا زدنی هم در این مدل دیده می شوند که خیلی مرسوم نیستند و اغلب مردم رادیاتورهای پره ای را انتخاب می کنند که توسط مغزی چپ گرد و راست گرد به هم دوخته و یا پیوند داده شده اند.

انتخاب این نوع رادیاتور ها به دلیل این مورد استقبال بیشتری است که می توان توان گرمایی آنها را کم و زیاد کرد.

بزرگترین محاسن رادیاتور های پنلی عبارتند از:

  • امکان کاهش و یا افزایش پره  و متناسب با آن بار گرمایی رادیاتور
  • امکان تعویض پره های معیوب
  • مقاومت بیشتر آنها در برابر زنگ زدگی در صورتیکه از نوع الومینیوم باشند.

آموزش تعویض پره رادیاتور

این نوع رادیاتور سه بخش اصلی به غیر از اتصالات مورد نیاز دارند.  این سه بخش عبارتند از:

  • پره
  • مغزی
  • واشر

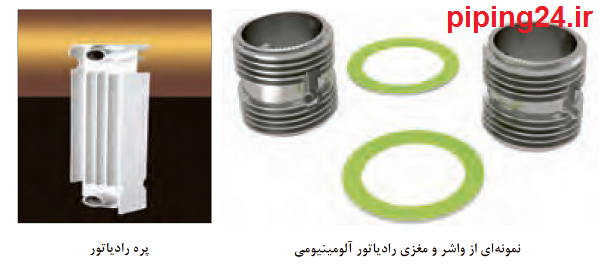

نحوه تعویض پره رادیاتور 1

کم و زیاد کردن و یا تعویض پره رادیاتور پره ای

پس از انجام محاسبات و رسیدن به این  نتیجه که باید پره ای از رادیاتور جدا و یا به آن پره یا پره هایی اضافه شود باید به تعداد مورد نیاز پره ، مغزی چپ کرد راست گرد و واشر خریداری شود.

توضیح اینکه اگر برای اضافه کردن پره نیاز به بیش از دو پره به یک رادیاتور داشتید بهتر است از یک رادیاتور دیگر تعداد مورد نیاز را باز کنید تا تنها یک بار برای بستن پره ها نیاز به کار داشته باشید.

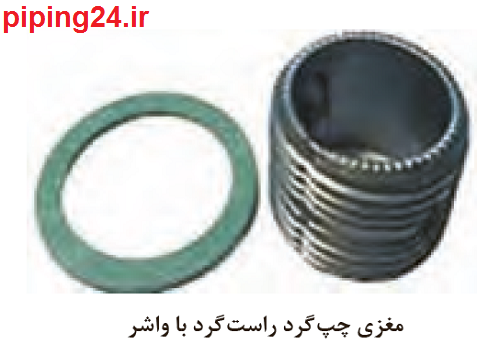

مغزی چپ گرد راست گرد نوعی مغزی است که در یک سمت به راست و سمت دیگر به چپ سفت می شود تا بتواند پره ها را جمع کند.  در واقع کلکتور بالا و پایین این رادیاتور ها در یک طرف از داخل دارای رزوه راست گرد و در طرف دیگر دارای رزوه چپ گرد هستند .

واشر را باید قبلا با روغن مخصوص ضد آب آغشته و در میان این مغزی چپ گرد راست گرد تعبیه کنید.

نحوه تعویض پره رادیاتور 2



برای اتصال پره ها به یکدیگر و یا باز کردن پره معیوب از رادیاتور نیاز به یک آچار مخصوص دارید. این آچارها را باید قبلا خودتان طراحی و می ساختید ولی اخیرا نمونه هایی از آن در بازار موجود می باشد.

برای ساخت این آچارها باید از یک میله بند حدود یک متری حداقل استفاده شود که سر آن یک تکه فلز تخت همانند پیچ گوشتی دو سو و به اندازه دهانه داخلی مهره راست گرد چپ گرد و یا یک لبه آچار بوکسی جوش داده شده باشد و در انتهای آن نیز باید یک دسته تعبیه شود تا به شما اجازه وارد کردن نیروی لازم را بدهد.

مطابق شکل زیر:

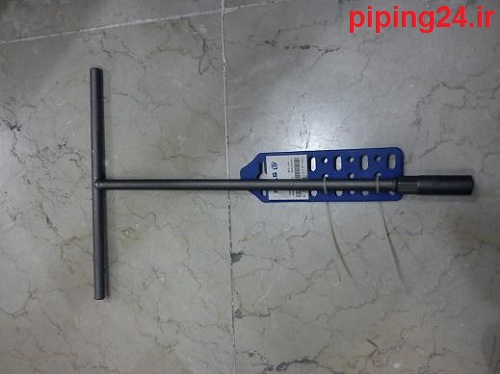

نحوه تعویض پره رادیاتور 2

نمونه آپار جمع کردن رادیاتور پره ای

البته عکس فوق مربوط به نوع آماده آن می باشد که بهتر است از این نوع تهیه شود.

سپس باید دو بلوک رادیاتور را دقیقا در جهت یکدیگر بر روی زمین بخوابانید و درست محل بستن مهره راست گرد چپ گرد را روبه روی هم قرار دهید.

به آرامی ابتدا در حد دو دور مهره را در یکی از رادیاتور ها اتصال دهید و سپس رادیاتور دیگر را با کمک یکی از همکاران خود به مهره اتصال داده و توسط آچار جمع کن رادیاتور پره ای آن را بر خلاف جهت پنل روبه رویی دو تا سه دور محکم کنید.

سپس به سراغ پنل دیگر بروید و چند دو تا سه دور پنل دیگر را سفت کنید و این کار را تا زمانی که مهره راست گرد چپ گرد حسابی محکم شود ادامه دهید. توجه داشته باشید که این مهره ها یکی پایین و دیگری در بالای پره رادیاتور نصب می شود و مراحل سفت کردن آنها باید با هم پیش برود.

قبلا به یاد داشته باشید برای اینکه مهره دیگری را به اشتباه باز نکنید باید آچار خود را تا محل بستن مهره اندازه گیری کنید تا با مشکل خاصی مواجه نشده و مهره درست را محکم کنید.

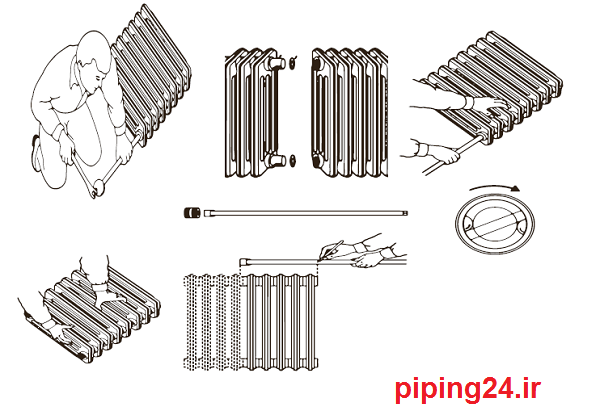

نحوه تعویض پره رادیاتور 3

ترتیب صحیح جمه کردن رادیاتور پره ای

اکنون همانند سایر رادیاتور ها باید بست ها و شیر ها را نصب و متناسب با طول رادیاتور اقدام به نصب رادیاتور بر روی دیوار مطابق با مقاله آموزش نصب رادیاتور بکنید.

رادیاتور پره ای به دلیل اینکه قابلیت تعویض چره های آسیب دیده را دارد و همچنین در صورت نیاز می توان پره های آن را کم و زیاد کرد به عنوان محبوب ترین نوع رادیاتور در بین مصرف کنند گان می باشد.

در صورتیکه نیاز به مشاوره برای خرید رادیاتور و یا تعویض و نصب رادیاتور داشتید می توانید با مشاوران ما بصورت تمام وقت در گروه تاسیسات 24 ساعته تماس گرفته و از خدمات حرفه ای ما بهره مند شوید.
