در این مقاله قصد داریم شما را با مراحل نصب کولرهای گازی پرتابل و اسپلیت ال جی آشنا کنیم. کولرهای پرتابل با نصب آسان مناسب افرادی هستند که زیاد جا به جا می‌شوند، مانند مستاجران، و کولرهای گازی اسپلیت مناسب افرادی هستند که به صرفه جویی در هزینه برق در دراز مدت اهمیت میدهند.

  • نصب کولر گازی پرتابل ال جی

این مدل از کولرهای گازی ال جی، درون پنجره هایی کشویی با ابعاد شرح داده شده در تصاویر زیر نصب میشوند. ابعاد بر حسب اینچ هستند.

راهنمای نصب کولر گازی پرتابل ال جی 1

راهنمای نصب کولر گازی پرتابل ال جی 2

پنل های محل قرار گرفتن لوله تهویه کولر، مانند شکل درون پنجره قرار میگیرند.

راهنمای نصب کولر گازی پرتابل ال جی 3

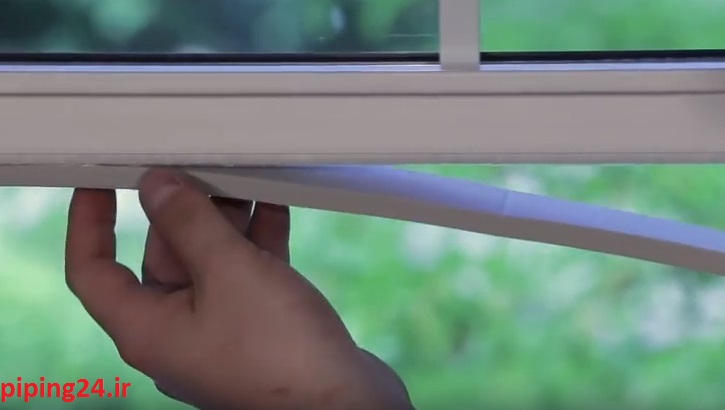

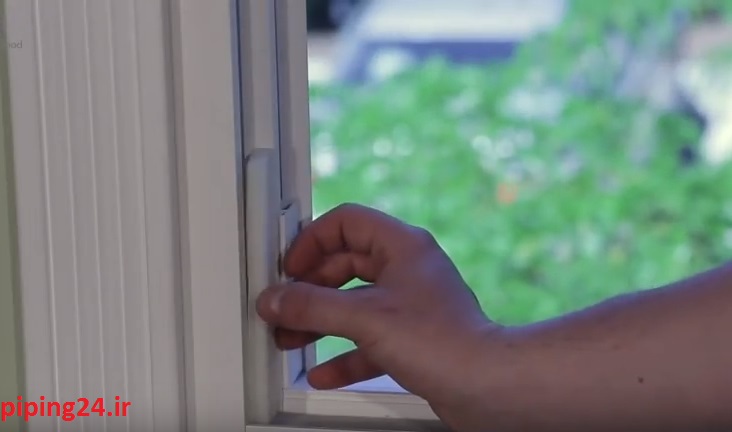

ابتدا عایق چسبدار را طبق ابعاد پنجره بریده و به لبه بالا و پایین پنجره بچسبانید، و تکه های کوچکتر را مطابق شکل به گوشه ها بچسبانید.

راهنمای نصب کولر گازی پرتابل ال جی 4

راهنمای نصب کولر گازی پرتابل ال جی 5

دو یا چند پنلی که درون پنجره قرار میگیرند را مانند شکل به هم متصل کنید. اگر پنجره کوچک باشد یک پنل کافی خواهد بود.

راهنمای نصب کولر گازی پرتابل ال جی 6

راهنمای نصب کولر گازی پرتابل ال جی 7

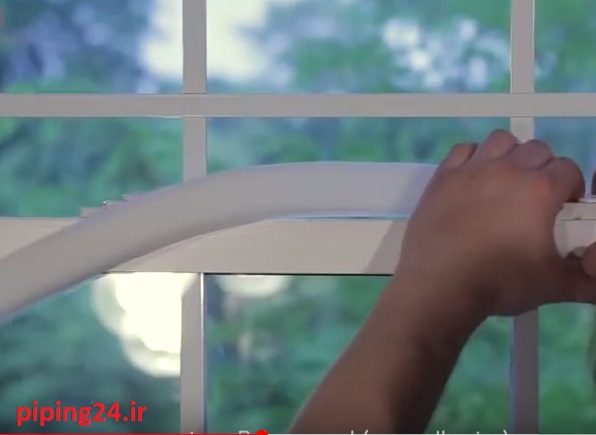

عایق بدون چسب را در درز پنجره فرو کنید.

راهنمای نصب کولر گازی پرتابل ال جی 8

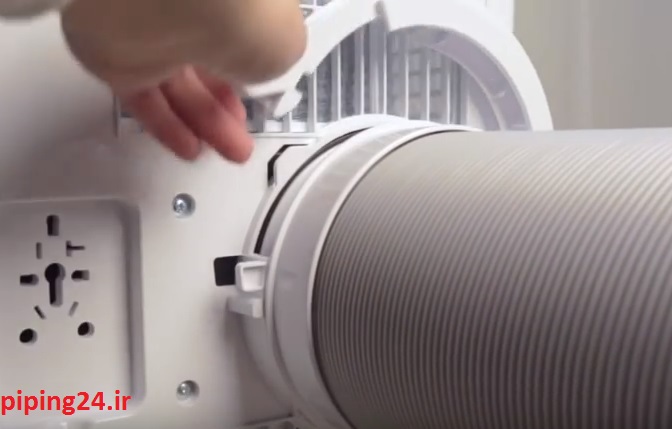

لوله تهویه را مطابق شکل به بدنه کولر گازی پرتابل ال جی متصل کرده، و سر دیگر آن را در پنل نصب شده درون پنجره قرار دهید. برای اینکار باید سر آن را در سوراخ خروجی قرار داده و در جهت مشخص شده بکشید تا جا بخورد.

راهنمای نصب کولر گازی پرتابل ال جی 9

راهنمای نصب کولر گازی پرتابل ال جی 10

بعد از جا گرفتن لوله تهویه در سوراخ خروجی، آن را با پیچ محکم کنید.

راهنمای نصب کولر گازی پرتابل ال جی 11

شما میتوانید فسلم آموزش نصب کولرگازی پرتابل ال جی را در پایین مشاهده کنید.

دانلود فیلم آموزش نصب کولر گازی پرتابل ال جی

  • راهنمای نصب کولر گازی اسپلیت ال جی
    • ابزار لازم برای نصب کولر گازی اسپلیت ال جی
      • مولتی متر دیجیتالی
      • میکرون سنج
      • پمپ خلاء
      • کپسول نیتروژن  و رگولاتور
      • پیچ گوشتی چهار سو شماره دو
      • آچار آلن 4 میلی متر
      • گیره
      • خم کننده لوله مسی
      • تراز
      • متر
      • مجموعه آچار
  • نصب واحد داخلی کولر گازی اسپلیت ال جی

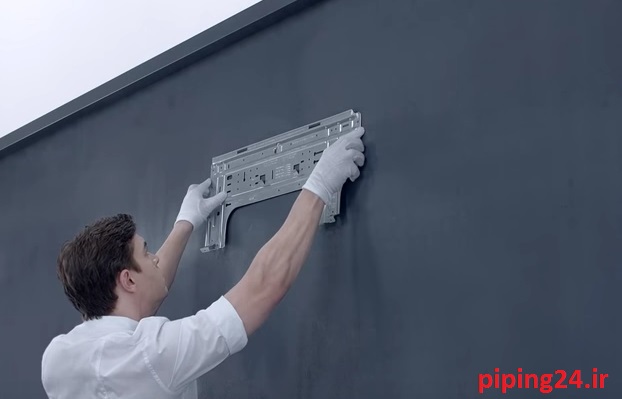

واحد داخلی کولر گازی اسپلیت را از بسته بندی خارج کرده و پد را مانند شکل روی دیوار نصب کنید. برای اطمینان از صاف بودن پد، از تراز استفاده کنید.

راهنمای نصب کولر گازی پرتابل ال جی 12

با توجه به نشانه ها و نوشته های روی پد، واحد داخلی کولر را روی آن سوار کنید.

راهنمای نصب کولر گازی پرتابل ال جی 13

راهنمای نصب کولر گازی پرتابل ال جی 14

مانند شکل قسمت زیرین واحد داخلی را باز کنید.

راهنمای نصب کولر گازی پرتابل ال جی 15

پایه های پشت واحد داخلی کولر را باز کنید و کولر را به آن ها تکیه دهید.

راهنمای نصب کولر گازی پرتابل ال جی 16

چهار سیم ولتاژ پایین مربوطه را همانطور که در قسمت راهنمای نصب واحد خارجی نیز توضیح داده خواهد شد، به واحد داخلی متصل کنید.

راهنمای نصب کولر گازی پرتابل ال جی 17

برای سهولت در عبور دادن سیم ها از سوراخ درون دیوار، آن ها را با نوار چسب پهن مخصوص به هم بچسبانید.

راهنمای نصب کولر گازی پرتابل ال جی 18

قسمت پایین واحد داخلی را ببندید.

  • نصب واحد خارجی کولر گازی ال جی

پد مخصوص را روی پشت بام یا محل مورد نظر خود قرار دهید. پایه های پلاستیکی را به پایه های یونیت خارجی وصل کنید و یونیت را بر روی پد قرار دهید .

راهنمای نصب کولر گازی پرتابل ال جی 19

راهنمای نصب کولر گازی پرتابل ال جی 20

اگر از لوله های پیش ساخته استفاده نمیکنید، می توانید سر پیچ ها را از دریچه های واحد خارجی باز کنید.

راهنمای نصب کولر گازی پرتابل ال جی 21
بعد از بریدن لوله های لازم، تمیز و مسدود نبودن لوله ها را چک کنید. خط انتقال دهنده ماده مبرد را متصل کنید و آن را با استفاده از یک آچار گشتاور و یک آچار دیگر محکم کنید.

راهنمای نصب کولر گازی پرتابل ال جی 22

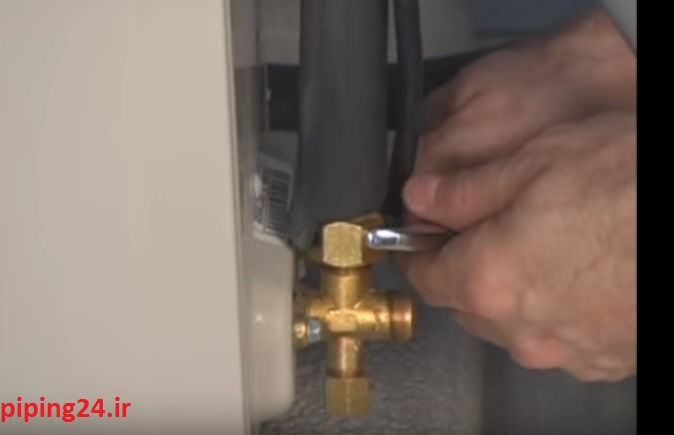

پس از اتصال خطوط انتقال دهنده مبرد، مجموعه را از نظر نشتی نداشتن چک کنید.

راهنمای نصب کولر گازی پرتابل ال جی 23
یک کپسول نیتروژن همراه با یک تنظیم کننده ایمنی را به سرویس دریچه های یونیت خارجی متصل کنید. فشار هوا را بر روی 150psi g  قرار دهید و به سراغ سیمکشی ها بروید.

راهنمای نصب کولر گازی پرتابل ال جی 24
برای دیدن محل اتصال سیم ها، محافظ باران را بردارید .
سیم های ولتاژ پایین را با توجه به کدهای الکتریکی وصل کنید . همانطور که در بخش قبل گفته شد، در این زمان 4 سیم ولتاژ پایین نیز باید به واحد داخلی متصل شده باشند. در ادامه عملیات نصب، سه سیم ولتاژ بالا را مطابق استانداردهای محلی به واحد خارجی متصل کنید.

راهنمای نصب کولر گازی پرتابل ال جی 25

راهنمای نصب کولر گازی پرتابل ال جی 26

با استفاده از محلول آب و صابون، نشتی نداشتن اتصالات را چک کنید. در این بین فشار گاز نیتروژن و سیم پیچ اواپراتور باید همچنان 150 psig باشد .
راهنمای نصب کولر گازی پرتابل ال جی 27

شما می توانید فیلم آموزش نصب کولر گازی اسپلیت ال جی را در زیر مشاهده کنید.

دانلود فیلم آموزش نصب کولر گازی اسپلیت ال جی

پمپ خلاء و میکرون سنج را با استفاده از یک گیج چند راهه به کندانسور متصل و تخلیه سیستم را آغاز کنید. مخزن پمپ خلاء باید دارای روغن تازه و قادر به ایجاد یک خلاء عمیق باشد .
به میکرون سنج نگاه کنید. پمپ باید بتواند خلاء حدودا معادل 500 میکرون را ظرف 3 تا 5 دقیقه ایجاد کند . البته در صورت بلند بودن لوله ها این زمان بیشتر خواهد بود.
بگذارید پمپ سی دقیقه با خلاء 500 میکرون کار کند ، سپس دریچه پمپ را ببندید. اگر عدد میکرون سنج بعد از 10 دقیقه از 1000 میکرون بیشتر نباشد، تخلیه کامل شده است . اگر این میزان از 1000 میکرون بیشتر باشد، دریچه را باز کنید و پمپ را برای سی دقیقه دیگر به کار بیندازید . اگر باز هم مقدار هوا از 1000 میکرون بیشتر باشد، احتمال وجود نشتی وجود دارد که باید به آن رسیدگی کنید. در غیر این صورت کار نصب کولر گازی اسپلیت تقریبا تمام شده است.

اگر لوله های شما از25 فوت یا 7.6 متر بیشتر یا کمتر باشد، باید مقدار مبرد را طبق کتاب راهنمای نصب بیشتر یا کمتر کنید، به این صورت که به ازای هر فوت، 0.22 اونس به مقدار ماده مبرد اضافه یا کم کنید. کتاب راهنما طول خطوط را 30 فوت یا 9.1 متر در نظر گرفته است، که برای این طول باید 1.1 اونس مبرد به سیستم اضافه کرد.
پس از چک کردن و تنظیم این موارد، واحد خارجی را به برق وصل کنید و واحد داخلی را نیز به کار بیندازید.

برای آشنایی با مراحل نصب کولر گازی پنجره ای ال جی، به مقاله راهنمای تصویری ما برای نصب کولر گازی ال جی مراجعه کنید. در صورت نیاز به راهنمایی و کسب اطلاعات بیشتر در زمینه نصب کولرهای ال جی، میتوانید با مشاوران ما که به طور 24 ساعته پاسخگوی پرسش های شما هستند تماس بگیرید.

دیدگاه‌ها

0 # تنابنده 1397-02-22 23:44
سلام خسته نباشید
قالبی که لوله کولر را از آن عبور می دهید اندازه ثابتی دارد؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # اسماعیلی 1397-02-23 23:35
سلام وقت شما بخیر
خیر. معمولا این قالب ها بصورت کشویی هستند و جمع و باز می شوند.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # بادران 1397-02-24 21:59
بهترین جا برای نصب کولر پرتابل کجاست؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # اسماعیلی 1397-02-25 22:43
برای محیط های کوچک و در نزدیکی پنجره بهترین مکان است.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # مجید 1397-02-26 23:25
براکت پنجره ای کولر پرتابل ما کوتاه است. یدکی آن وجود دارد؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
0 # اسماعیلی 1397-02-27 16:23
احتمالا پنجره شما طول زیادی دارد. بهتر است با ورقه و یا شیشه فضای خالی را پوشش دهید. اما اگر براکت خیلی کوتاه باشد یدکی ان هم هست.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
